欧式箱变的整体结构是什么?

分享到:
文章来源:北京创联汇通电气       发布时间: 2017-05-23 15:40
导读:欧式 箱变 的箱体是由:底座、外壳、顶盖三部分构成。 箱式变电站底座一般用槽钢、角钢、扁钢、钢板等,组焊或用螺栓连接固定成形;

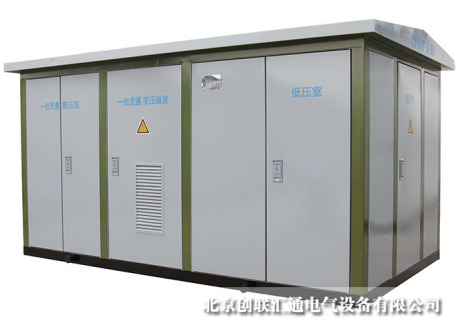

欧式箱变的箱体是由:底座、外壳、顶盖三部分构成。
欧式箱变底座一般用槽钢、角钢、扁钢、钢板等,组焊或用螺栓连接固定成形;为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。

欧式箱变的整体结构是什么?
不管那种材料的欧式箱变,按标准要求必须具备:防晒、防雨、防尘、防锈,防小动物(如蛇)等进入的五防功能。欧式箱变的壳体为防止炎热夏季强烈的日光辐射,其顶部一般都设有导热系数较低的隔热材料作填料。常用的填料有:岩棉板、聚苯乙烯泡沫塑料等。
 在统一设计的传统“组合式变电站”中,一般在壳体中也填充隔热填料,这种方法大多数设计者已不在采用,这是因为:隔热填料虽然能防止炎热夏季强烈的日光辐射,同时也阻碍了变压器运行时产生大量热量的散发,所以设计者们除保留在壳体上冲百叶窗孔的方法外,欧式箱变同时采用加大散热面积、加强空气对流的方法散热,同时还可减少制造成本。
欧式箱变的表面处里:欧式箱变表面处里的方法较多,中国北方大多采用传统的喷漆、烤漆、喷塑等方法进行处理;在中国南方经济发达地区,除采用上述方法外,还在水泥板结构的壳体外贴上彩色瓷砖,或贴贴面等方法进行表面处理,特别是置于住宅小区的箱变外观,与当地建筑物的风格更加协调、统一。
北京创联汇通变压器厂家专业生产欧式箱变产品均通过CE,ISO9001等认证,性能稳定,经久耐用。
