导读:油浸式变压器结构组成:铁心,线圈,器身绝缘,引线,油箱,总装配组成

油浸式变压器为工矿企业与民用建筑供配电系统中的重要设备之一,油浸式变压器将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz,三相最大额定容量2500kVA(单相最大额定容量833kVA,一般不推荐使用单相变压器),可在户内(外)使用,容量在315kVA 及以下时可安装在杆上,环境温度不高于40℃,不低于-25℃,最高日平均温度30℃,最高年平均温度20℃,相对湿度不超过90%(环境温度25℃),海拔高度不超过1000m。
油浸式变压器结构组成:

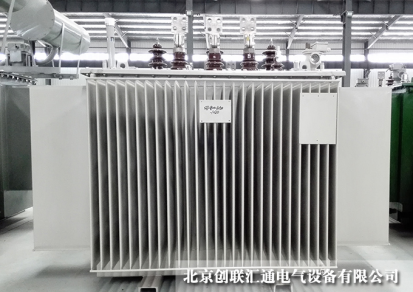

油浸式变压器结构主要有哪些部分
1.铁心
铁心材料多选用优质高磁导冷轧取向硅钢片,全斜接缝,步进式三级接缝,无孔绑扎,板式夹件结构。
2.线圈
线圈材料采用优质无氧铜材料制造的扁线,低压线圈采用连续式或螺旋式结构;高压线圈采用连续式或纠结连续式结构,首末段加强绝缘,线圈采用不浸漆,但经过干燥处理形成一个有机整体。
3.器身绝缘
铁心窗口内线圈上端增设30mm整体层压木压圈及30mm分体附压板,下端增设70mm整体层压木托板,不但加强了主绝缘强度,而且提高了线圈轴向的动稳定性。
4.引线
高压引线,有载调压时采用优质的有载调压分接开关,无励磁调压小电流时采用无励磁调压分接开关,大电流时采用三只单相无励磁分接开关。
5.油箱
≤6300KVA变压器采用桶式油箱和固定式片式散热器,≥8000KVA变压器采用钟罩式油箱和可拆卸式片式散热器。
6.总装配
压力释放阀开启式变压器容量≥315KVA安装压力释放阀。
温度控制器变压器容量≥1000KVA安装温度控制器。
气体继电器变压器容量≥800KVA安装气体继电器。
速动油压继电器变压器容量≥8000KVA安装速动油压继电器。
北京创联汇通变压器厂家专业生产各类油浸式变压器产品均通过CE,ISO9001等认证,性能稳定,经久耐用。
