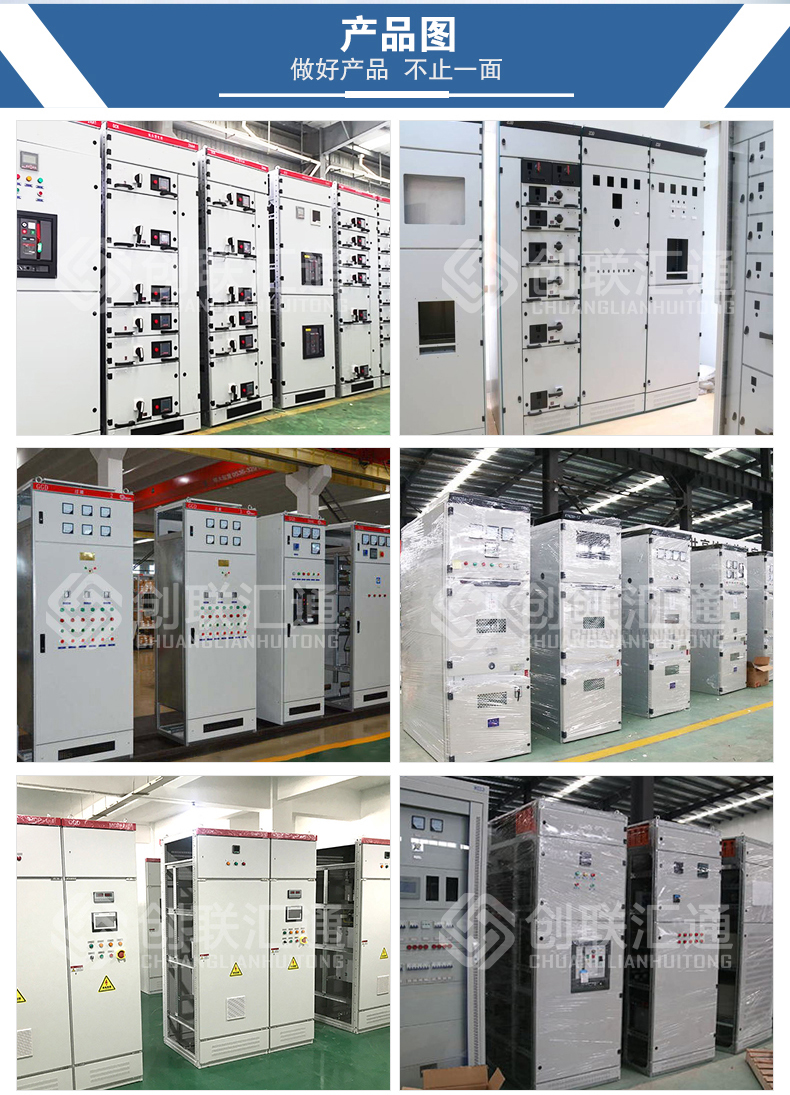

　　◆结构特点

　　1、裝置的主柜架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装孔模数E=20mm

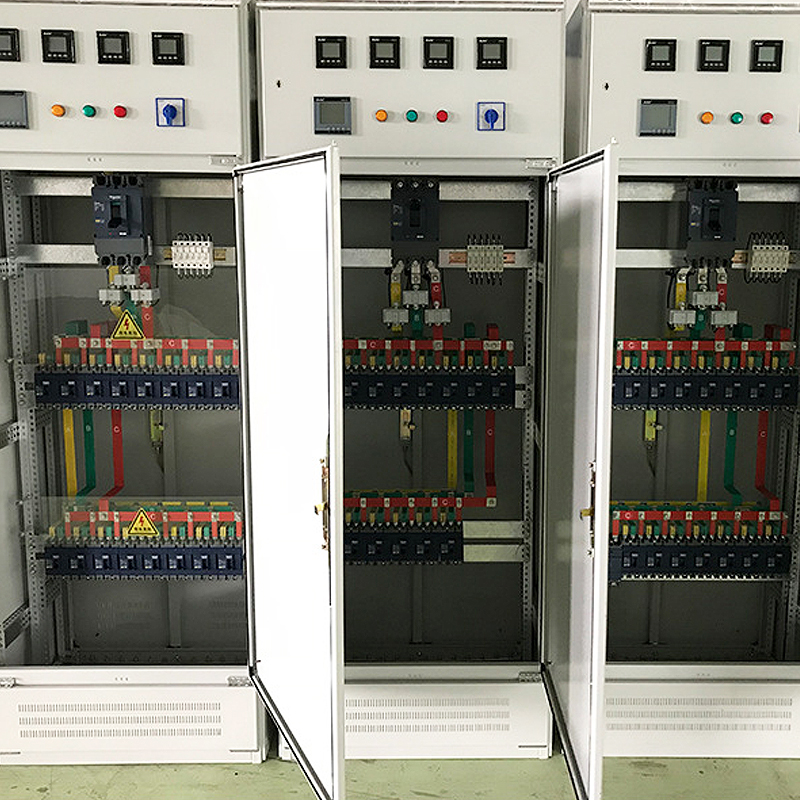

　　2、装置各功能室严格分开，其隔离主要分为功能单元室、母线室、电缆室、各单元的功能相对独立

　　1)、抽屉层高的模数为160mm，分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列，单元回路额定电流400A及以下

　　2)、抽屉改变仅在高度尺寸上的变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性

　　3)、每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉，其中一单元以上的抽屉采用多功能后板

　　4)、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件

　　5)、1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件

　　6)、单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式ZJ-1型转接件

　　7)、抽屉单元设有机械联锁装置

　　馈线柜和电动机控制柜设有专用的电缆隔离，功能单元室与电缆室内的连接通过转接件或转接铜排实现既提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装和維修，电缆隔离室有二个宽度尺寸(240mm和44m)可供选用，视电缆数量、截面和用户对安装维修方便的要求而定

　　装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户与计算机接口的需要

　　考虑到干式变压器使用的普通性、安全性和油浸式变压器的经济性，装置既可以方便地与干式变压器组成一个列组，也可以与油浸式变压器低压母线方便连接

　　以抽屉为主体，同时具有抽出式和固定分隔，可以混合组合，任意选用

　　装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N方式

　　柜体的防护等级为P30、IP40，可以按用户需要选用

　　◆装置特点

　　1、提高转接的热量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升

　　2、功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限最小范围

　　3、母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击

　　4、MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电、石化系统等行业自动化电动门(机)群的需要

　　5、装置与外部电缆的连接在电缆隔离室中完成，电缆可以上下进出，零序电流互感器置电缆隔离室内使安装维修方便

　　6、同一电源配电系统，可以通过限流电抗器匹配限制短路强度和要求

　　7、抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和有控回路对接点数量的要求
