油浸式变压器主要组成部分有哪些,都有什么作用

导读：油浸式变压器主要组成部分有哪些 ？想必大家都不是很了解，今天创联汇通干式变压器厂家为大家总结了一下油浸式变压器主要组成部分都有什么？ 油浸式变压器的主体结构由器身、

        油浸式变压器主要组成部分有哪些？想必大家都不是很了解，今天创联汇通干式变压器厂家为大家总结了一下油浸式变压器主要组成部分都有什么？

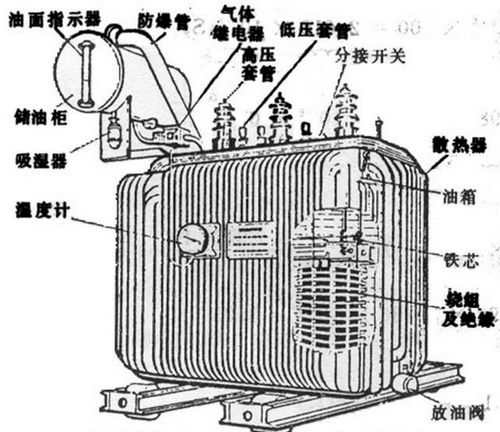

        油浸式变压器的主体结构由器身、油箱、冷却装置、保护装置和出线装置组成。器身包括铁芯、绕组(绕圈)、绝缘、引线和分接开关；油箱包括油箱本体和油箱附件(放油阀、接地螺钉、小车、铭牌等)；为了安全可靠的运行，还装设有油箱、冷却装置、保护装置。冷却装置包括散热器和冷却器；保护装置包括储油柜、油标、安全气道、吸湿器、测温元件和气体继电器；出线装置包括高、低压套管。



油浸式变压器主要组成部分简介：



1、铁心：铁心是变压器磁路的主体，铁心结构分为心式结构和壳式结构两种变压器。心式变压器：心式变压器的原、副绕组套装在铁心的两个铁心柱上。结构简单，电力变压器均采用心式结构。壳式变压器：壳式变压器的铁心包围绕组的上下和侧面。制造复杂，小型干式变压器多采用。



2、绕组(线圈) ：绕组是变压器的电路部分，用绝缘铜线或铝线绕制而成。绕组的作用是电流的载体，产生磁通和感应电动势。又分为高压绕组、低压绕组、同心式绕组和交叠式绕组.



3、油箱，即油浸式变压器的外壳，用于散热，保护器身(油浸式变压器的器身放在油箱内)，箱中有用来绝缘的变压器油。



4、储油柜(油枕)：装在油箱上，使油箱内部与外界隔绝。



5、安全气道(防爆管)：装在油箱顶盖上，保护设备，防止出现故障时损坏油箱。当变压器发生故障而产生大量气体时，油箱内的压强增大，气体和油将冲破防爆膜向外喷出，避免油箱爆裂。



6、气体继电器(瓦斯继电器)：装在变压器的油箱和储油柜间的管道中，主要保护装置。



7、分接开关：利用开关与不同接头连接，可改变原绕组的匝数，达到调节电压的目的。分接开关分为有载调压分接开关和无载调压分接开关。



8、绝缘套管：装在变压器的油箱盖上作用是把线圈引线端头从油箱中引出，并使引线与油箱绝缘。电压低于1KV采用瓷质绝缘套管，电压在10-35KV采用充气或充油套管，电压高于110KV采用电容式套管。



9、变压器油：加强绝缘和散热。要求有高的介质强度和低的粘度，高的发火点和低的凝固点，不含酸、碱、灰尘和水分等杂质。



10、测温装置：监测油浸式变压器的油面温度。小型的油浸式变压器用水银温度计，较大的变压器用压力式温度计。



11、器身绝缘：铁心窗口内线圈上端增设30mm整体层压木压圈及30mm分体附压板，下端增设70mm整体层压木托板，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。



12、引线：高压引线，有载调压时采用优质的有载调压分接开关，无励磁调压小电流时采用无励磁调压分接开关，大电流时采用三只单相无励磁分接开关。
