YBP-12/0.4型系列美式箱变(预装式变电站)

●YBP-12/0.4型系列预装式变电站，又称作美式箱变，是根据外箱变的特点与结构结合内箱变的要求而设计开发的新型组合式变电站。
● 主要应用于我城市配电网络10KV的城网改造和环网系统，既可用于户外，又可用于户内，适用于各类工矿企业、居民小区、车站、码头、高速公路、地铁等场所的配电系统。
※ 产品特点
● 设计新颖、结构创新、体积更小将高压负荷开关、插入式熔断器和后备保护熔断器均置于箱变的油箱绝缘油中，使箱变体积大为减少，占地面积仅为常规产品的1/3～1/5。
● 全封闭、全绝缘、安全可靠变压器油箱为无油枕的全封闭结构。高压进线采用肘型电缆插头与高压套管连接，带电部分密封于绝缘内，形成全绝缘结构。端子表面为零电位，可靠保证人身安全。
● 保护原理先进、经济可靠、操作简便采用高压侧双熔断器全范围保护方式，并辅以低压欠压保护，使用正常可靠，操作简便。
● 变压器性能优越变压器身为新S9、S10、S11系列，其绕组采用D,Yn11接法（△/Yo），具有中性点不漂移、防雷性能好、低损耗、低噪音等特点。
● 低压室具有低压成套开关设备的总体功能，供用户挑选，低压开关柜体均采用优质型钢组装而成， 具有较强的防腐能力。高压、低压进出线一般为电缆。 　
主要技术参数 序号参数项目单位技术参数
１额定电压 原边kV10副边kV0.4
２最高工作电压（原边）kV12
３额定频率Hz50
４额定容量kVA:100,125,160,200,250,315,400,500,630,800,1000，1250,1600
５一分钟工频耐受电压kV42 ６雷电冲击耐压（峰值）kV75
７额定短路耐受电流kA中压20kA（4S）低压根据所选开关确定
８低压分支回路路1～8
９变压器阻挡电压%4, 4.5, 5
１０变压器分接范围%±5
１１允许温升C°顶层油温55C°线圈65
１２环境温度C°-25～+40
１３连接组别 Y,yno
１４防护等级 IP33  箱式变电站广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。 箱式变电站     欧式箱式变电站 (6KV 、10KV户外交流欧式箱式变电站)
美式箱式变电站 (6KV 、10KV户外交流美式箱式变电站)
35KV箱式变电站 (35KV户外交流箱式变电站) 组合式变电站
YBW-10组合式变电站
ZBW1－10型组合式变电站
ZBW2－10型组合式变电站
ZBW3－10型组合式变电站
ZBW3－35型移动式变电站
ZBW6－10型组合式变电站
LXB□－10型箱式变电站
ZBW□系列组合式变电站
ZB1组合式变电站
ZXB□－10型成套箱式变电站
ZB□型组合式变电站
NXB□－10型箱式变电站
ZWB组合式变电站
ZPW□－10型组合式配电站 箱式交流金属封闭环网开关设备
HXGN1－10型箱式交流金属封闭环网开关设备
HXGN2－10型箱式交流金属封闭环网开关设备
HXGN3－10型箱式交流金属封闭环网开关设备
HXGN6－10型六氟化硫环网柜
HXGN－10型空气环网柜

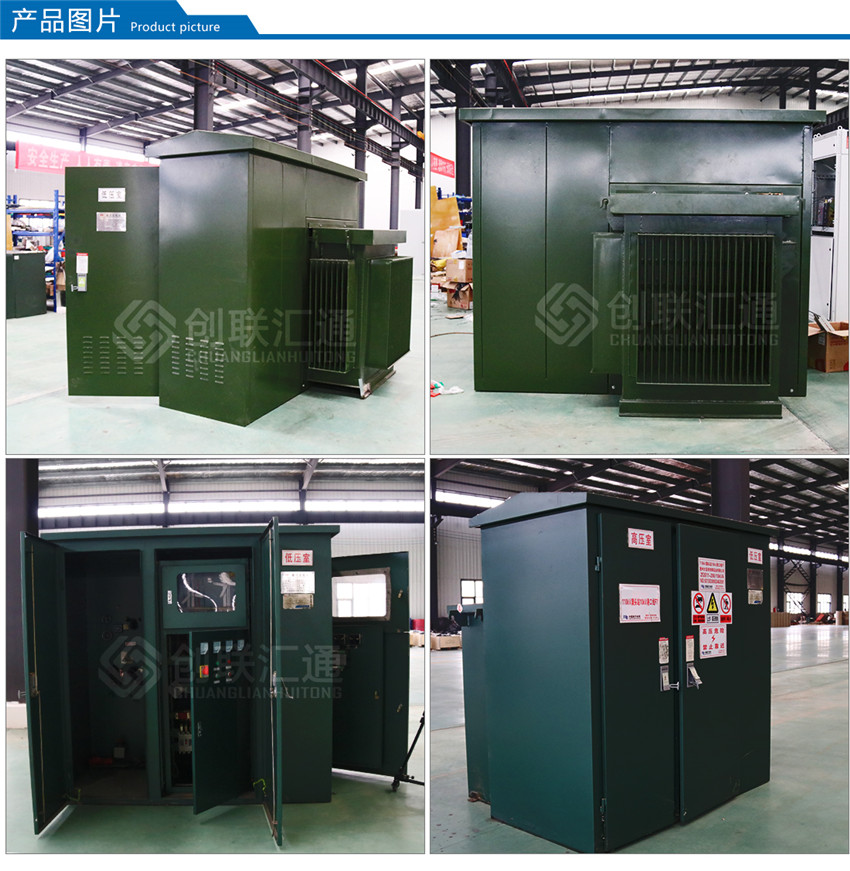

产品图片
