电化学整流变压器
分享到:

电化学整流变压器

【额定容量】:1000-15000kva     【额定电压】:6-35kv
【联结组别编号】:D-Y,Do-11,Yd11,Dd0

产品价格
产品用途

     广泛应用于电化学工业,这是应用整流变最多的行业,电解有色金属化合物以制取铝、镁、铜及其它金属;电解食盐以制取氯碱;电解水以制取氢和氧等领域。

全国24小时销售热线:13263317831




    我公司生产的电化学整流变压器,在技术上吸取了法阿尔斯通公司成功的经验,材料上选用高性能的硅钢片及高质量的无氧铜,生产采用先进的线圈分相套装技术、引线冷压接技术、油箱密封面精密加工技术等使产品的技术性能具有际先进水平。

    (1)电气性能稳定:产品结合负载特点和电网电压波动、大气过电压情况,根据整流变压器的负载状况,确定合理、可靠的绝缘水平和绝缘模型,充分保证产品的电气性能可靠和稳定,产品环境安全系数≥1.67。
    (2)动稳定程度高:产品绕组有较高的机械强度,具有较强的抗突发能力,以满足极恶劣的负载环境。在设计、制造过程中较好地消除了变压器漏磁引起的或非正常运输可能造成的动不稳定源。产品具有较高的动稳定性。高抗阻,比同容量的电力变压器的阻抗高30%,以抑制      di/dt,有效保护整流元件。
    (3)热稳定性好:先进的产品设计,严格控制产品的发热部位及最热点温升,并留有充分的温升裕度,如需要可在线圈内加添轴向油道,根据线圈负载损耗值选择冷却方式并合理分配油流量,达到最佳冷却效果,主要温升指标均比标至少低5℃。线圈、引线采用铜导线,电流密    度选取较低。
   (4)过载能力强:产品具有较强的过负载能力和过电压能力,可在额定负载情况下长期安全运行,可在110%过电压情况下满负载长期安全运行(环境温度40℃);变压器与电机相联的端子上能承受1.5倍额定电流,历时5S。产品设计、制造充分考虑负载特性,从温升、绝缘性能    及附件选择等各方面满足过载要求。

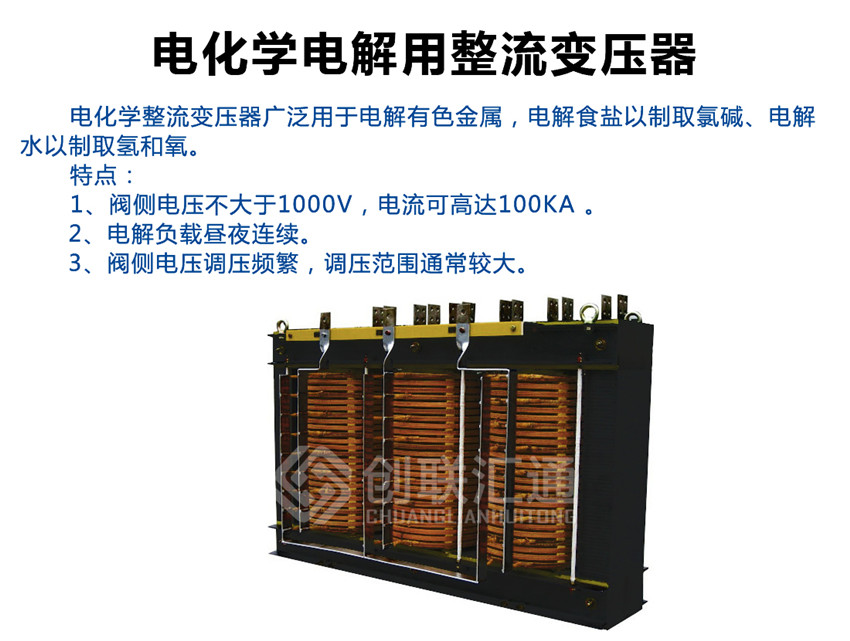

产品图片


产品参数

序号

型号

额定容量
KVA

额定电压

联结组标号

网侧(V)

阀侧(V)

1

ZHSK-1000/10

1000

10000

206

Dyn11-yn5

2

ZHSZK-2300/10

2300

10000

252~133

Dyn11-yn5

3

ZHSZK-2500/10

2500

10000

141~53

Dyn11-yn5

4

ZHSZK-3150/10

3150

10000

452~266

Dyn11-yn5

5

ZHSZK-3500/10

3500

10000

452~266

Yyn0-yn6

6

ZHSZK-4000/35

4000

35000

280~196

Yyn0-yn6

7

ZHSTKB-5000/10

5000

10000

280~112

Yao△Y-λ

8

ZHSTK-5600/35

5600

35000

300~208

za(±7.5°)Yyno-yn6

9

ZHSTK-6000/6

6000

6000

280~196

Yao Dyn11-yn5

10

ZHSTK-6300/10

6300

10000

446~306

Yao Dyn11-yn5

11

ZHSTK-7200/35

7200

35000

300~240

Yyn0-yn6

12

ZHSZK-8000/10

8000

10000

266~133

Dyn11-yn5

13

ZHSZK-9000/35

9000

35000

320~224

Yyn0-yn6

14

ZHSTK-10000/35

10000

35000

320~224

Yao△/Y

15

ZHSTK-15000/35

15000

35000

280~112

YaoDy

以上信息仅供参考,产品规格和参数等信息随设计图纸变更等因素而调整,恕不另行通知,请即时咨询获取。
