SCB10系列10kv级干式变压器
分享到:

SCB10系列10kv级干式变压器

【额定容量】:30-2500kva      【额定电压】:10kv
【联结组别编号】:Dyn11,Yyno

产品价格
产品用途

    适用于高层建筑、商业中心、机场、隧道、电厂、化工厂、核电站、码头、船舶等重要或特殊环境场所。

全国24小时销售热线:13263317831





SCB10树质绝缘干式变压器是我公司引进外先进技术, 由于线圈被环氧树脂包封,所以难燃,防火体积小,可直接安置在负荷中心。同时科学合理的设计和浇注工艺,电小,噪声低,散热能力强,在强迫风冷条件下可以在125%额定负载下长期运行,并配有智能温控仪,具有故障报警,超温报警,朝闻挑着,以及黑匣子功能,并通过RS485串口与计算机相连,可以集中监视和控制。


产品结构:

高压绕组
高压绕组用带填料环氧树脂真空浇注,局放量小,线圈电气强度高,绕内外壁用玻璃纤维网络格板增强,增加了线圈的机械强度,提高了产品抗突短路的能力,线圈永不开裂。

低压绕组
低压绕组采用箔式结构,解决了用线绕时轴向螺旋角问题,使安匝更s同时线圈采用轴向冷却风道,增强了败热能力,绕组层间采用了DMD环氧预漫布,整体固化成形。

铁芯
铁芯造用进口优质冷轧硅钢片,三阶金斜接结构、芯柱果用F级无模礼、铁芯表面采用环氧树醒包封,降低了空载损耗,空载电流和铁芯城央件和紧固件经持殊表面处理,使产品外观质量有了进一步提高,

温控系级和冷风系统
采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能来。温度控制采用智能温控仪,提高了变压器运行可靠性。

产品特点:
1.安全,防火,无污染,可直接运行于负荷中心;
2.采用内先进生产技术,机械强度高,抗短路能力强,局部放电量小,热稳定性好,可靠性高,使用寿命长;
3.低损耗,低噪音,节能效果明显,免维护;
4.散热性能好,过负载能力强,强迫风冷时可提高50%容量运行;
5.防潮性能好,适应高湿度和其他恶劣环境中运行;
6.体积小,重量轻,占地空间少,安装费用低。

产品图片

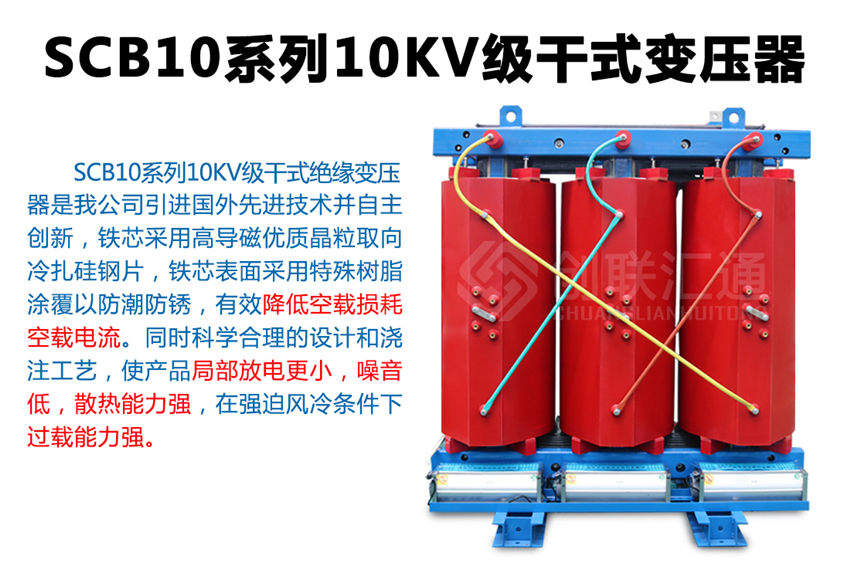

SCB10系列10kv级干式变压器

产品参数


变压器型号


额定

容量(KVA)


联结



标号


电压组合(kV)


损耗(W)


空载

电流

(%)


短路

阻抗

(%)





分接

范围











SCB10-30/10


30


Dyn11



Yyn0


10

6.3



6


±5%,±2×

2.5%



+3×2.5%

-1×2.5%


0.4


190


710


2.4


4.0


SCB10-50/10


50


270


1000


2.4


SCB10-80/10


80


370


1380


1.8


SCB10-100/10


100


400


1570


1.8


SCB10-125/10


125


470


1850


1.6


SCB10-160/10


160


550


2130


1.6


SCB10-200/10


200


630


2530


1.4


SCB10-250/10


250


720


2760


1.4


SCB10-315/10


315


880


3470


1.2


SCB10-400/10


400


980


3990


1.2


SCB10-500/10


500


1160


4880


1.2


SCB10-630/10


630


1350


5880


1.0


SCB10-630/10


630


1300


5960


1.0


6.0


SCB10-800/10


800


1520


6960


1.0


SCB10-1000/10


1000


1770


8130


1.0


SCB10-1250/10


1250


2090


9690


1.0


SCB10-1600/10


1600


2450


11730


1.0


SCB10-2000/10


2000


3050


14450


0.8


SCB10-2500/10


2500


3600


17170


0.8


以上信息仅供参考,产品规格和参数等信息随设计图纸变更等因素而调整,恕不另行通知,请即时咨询获取。
