ZBW预装式变电站
分享到:

ZBW预装式变电站

【额定容量】:100-1250VA      【额定电压】:10kv
【结构形式】:品字形、目字形
产品价格
产品用途

     用于城市高层建筑、豪华别墅、广场公园、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时用电场所。

全国24小时销售热线:13263317831





本系列预装式变电站适用于12KV,额定频率为50HZ的三相交流系统,容量配置在2500KVA以下的住宅小区、商厦宾馆、大型工地、高层建筑、工矿企业及临时性的施工场所。适用于环网供电。也适用于反射式终端供电。
   本系列预装式变电站具有结构紧凑、成套性强。运行安全可靠,维护方便,造型美观等优点:具布体积小。占地面积小。可选择性大。现场安装小,安装调试周期短,以及随负荷中心等特点。
一、正常使用条件
*周围空气温度不超过+40c(: ,低周围空气温度-25~C
*海拔刁;超过1000,米,若使用特殊订购的变压器和低元件,可达海拔300米。
*垂直倾斜度不超过5′,无剧烈振动及无冲击的场所。
*空气湿度不大于90%(+25oC)
*无导电尘埃,无爆炸危险、无腐蚀金属和电器元件的气体场所
*户外风速不超过35m/s
二、产品设计特点
       外壳参照外进技术并根据实际情况进行设计。具有牢固、隔热通风、性能好、防尘、防小动物、防潮、外形美观、维护方便等特点。外壳材料有多种选择。如:钔合金板、钢板、复合板、不锈钢板、非金属材料(玻璃纤维水泥)等。
     高压侧一般采用负荷开关,也可采用真空断路器,并且有齐全的防误操作功能。还可选配:XGN20-12L 六氟化硫环网柜,HXGN15A、HXGN17等环网开关设备。变压器可采用油浸式变压器,全密封变压器,也可采用于式变压器。变电站保护性能完善,操作方便,高低压计量可供选择,可根据用户要求配备门动无工率补偿装置。
箱体顶盖设计为双层结构,夹层间充满泡沫塑料,具有良好的隔热作用:高、低压室在其内部设计有独立的顶板,变压器室内设防凝露及门动温控监视、加热、降温装置。
箱体采用自然通风,也可加装强迫设备。门板及侧板对应百叶窗位置上装有防尘装置。

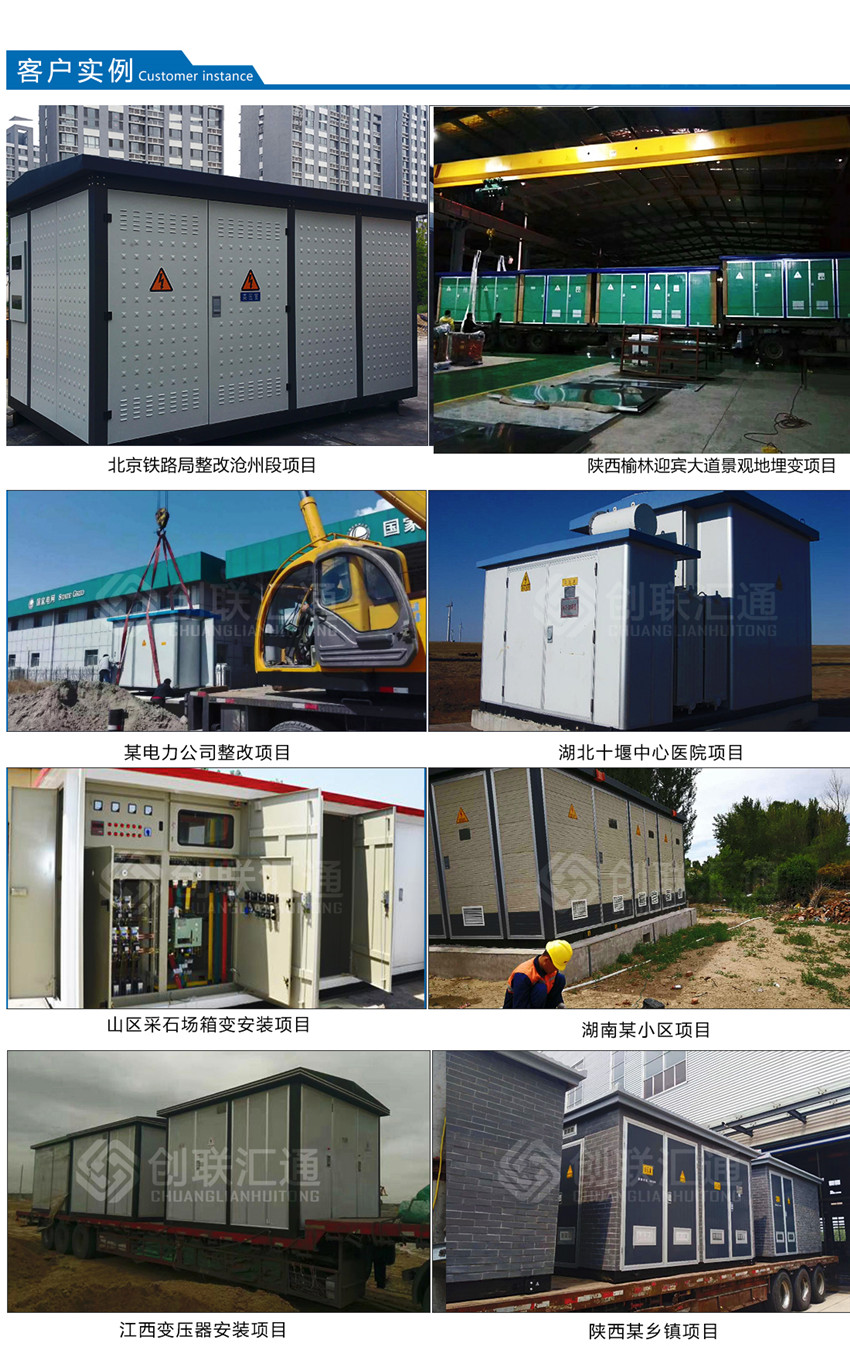

产品图片


产品参数

序号

项 目

单位

高压电器

变压器

低压电器

1

额定电压

kv

7.2/12

6/0.4、12/0.4

0.4

2

额定容量

kva




100~1250




3

额定电流

a

200~630




100~3000

4

额定开断电流

a

负荷开关400~630a




15~63

ka

组合电器取决于熔断器

5

额定短时耐
受电流

ka/s

20/2

200~400 kva

15/1

12.5/4

400 kva

30/1

6

额定峰值耐受
电流

ka

31.5、50

200~400 kva

30

400 kva

63

7

额定关合电流

ka

31.5、50







8

1min工频耐
受电压

kv

相对地、相间30/42

油浸:35/5min

≤300v时2kv

隔离断口34/48

干式:28/5min

300,600v时2.5kv

9

雷电冲击

kv

相对地、相间60/75

75




隔离断口75/85

75




10

噪声水平

db




油浸:<55




干式:<65

11

防护等级

ip23d




以上信息仅供参考,产品规格和参数等信息随设计图纸变更等因素而调整,恕不另行通知,请即时咨询获取。
