产品概述

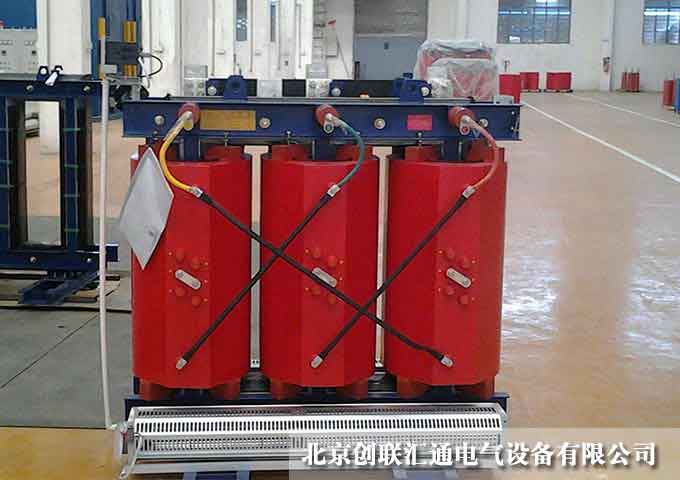

SC(B)9系列35KV环氧树脂干式变压器新一代节能产品,该系列配电变压器产品使用在变压器电压直接从35KV电网转变为400V配电的特殊场合,可减少10KV输变电环节,使运行维护费用明显降低。35KV级无励磁调压配电变压器产品通过了家级鉴定,确立为高新技术产品。 产品具有损耗低、阻燃性好、承受短路能力强、体积小、噪音低、耐雷电冲击性能好,温度分布均匀等优点,而且由于环氧树脂干式变压器不使用变压器油,不会产生油污染,无爆炸危险。产品可作为配电变压器广泛适用于电力系统城网改造,也可用于高层建筑、机场、车站、港口、地铁待对消防、环保有严格、特殊要求的多种场合。
产品结构:
35KV环氧树脂干式变压器主要由变压器铁芯,变压器绕组,变压器绝缘、变压器引线,变压器冷却装置和测温装置。配电变压器线圈在高精度绕线机上绕制,低压绕组采用箔式绕制结构,较大容量变压器留有通风气道,绕制完成后进行真空干燥,浇注固化过程严格按照工艺要求进行操作,使线圈内无气泡、空穴,变压器产品达到优质运行效果。
铁芯:
该系列配电变压器铁芯选购优质高导磁的晶粒取向冷轧硅钢片,并采用先进的硅钢片剪切线、45°全斜接缝阶梯进迭片,芯柱采用F级无纬带绑扎及铁轭不冲孔拉板固定新型结构等先进工艺,铁芯表面采用环氧树脂包封,减小了漏磁影响,有效改善了磁路分布,降低了铁芯噪声、空载损耗和空载电流,使得配电变压器产品外观质量大大提高。
高压绕组:
高压绕组采用分段分层式,大大的降低了绕组层间电压,采用带填料环氧树脂真空浇注成型,减小了绕组内部局部放电量,提高了线圈的电气性能。配电变压器绕组层间采用DMD环氧树脂预浸布,增加耐压强度,绕组表面采用玻璃纤维网格布填充,增强了线圈的机械强度,提高了配电变压器产品抗短路的能力,线圈永不开裂。
低压绕组:
低压绕组采用箔式结构,线圈采用轴向冷却风道,增强散热能力,配电变压器低压绕组层间采用DMD环氧树脂预浸布,端部采用环氧树脂封灌,整体固话成型。
产品特点
1、阻燃 ,环氧树脂作为SCB9干式变压器绝缘材料本身难燃,不会在发生火灾时助燃。
2、防潮和耐尘,SCB9干式变压器绕组表面喷涂三防漆,在尘埃、潮湿等恶略环境下,对干式变压器不会产生影响。
3、结构坚固,SCB9干式变压器绕组采用环氧树脂浇注固化成型,机械强度高,抗短路能力强。
4、过负载能力强,SCB9干式变压器绝缘等级为F级,耐热等级高,超名牌额定值运行能力提高。
5、维护便捷,SCB9干式变压器无需用变压器油,长期停运后通电干燥处理即可。
使用环境:
1、海拔高度:≤1000 m。
2、环境温度:
最高气温:+40℃;
最低气温:-40℃;
最高月平均气温:+30℃;
最高年平均气温:+20℃;
变压器型号 |
额定 |
联结 |
电压组合(kV) |
损耗(W) |
空载 |
短路 |
|||
高 |
分接 |
低 |
空 |
负 |
|||||
SC(B)9-50/35 |
50 |
Dyn11 |
35 |
±5% |
0.4 |
926 |
2780 |
2.8 |
6.0 |
SC(B)9-100/35 |
100 |
1225 |
3850 |
2.4 |
|||||
SC(B)9-160/35 |
160 |
1408 |
4740 |
1.8 |
|||||
SC(B)9-200/35 |
200 |
1524 |
5445 |
1.8 |
|||||
SC(B)9-250/35 |
250 |
1681 |
6110 |
1.6 |
|||||
SC(B)9-315/35 |
315 |
1950 |
7070 |
1.6 |
|||||
SC(B)9-400/35 |
400 |
2389 |
8900 |
1.4 |
|||||
SC(B)9-500/35 |
500 |
2793 |
10860 |
1.4 |
|||||
SC(B)9-630/35 |
630 |
3174 |
12420 |
1.2 |
|||||
SC(B)9-800/35 |
800 |
3789 |
15160 |
1.2 |
|||||
SC(B)9-1000/35 |
1000 |
4119 |
16780 |
1.0 |
|||||
SC(B)9-1250/35 |
1250 |
4748 |
20200 |
0.9 |
|||||
SC(B)9-1600/35 |
1600 |
5290 |
23950 |
0.9 |
|||||
SC(B)9-2000/35 |
2000 |
5922 |
26750 |
0.9 |
8.0 |
||||
SC(B)9-2500/35 |
2500 |
6806 |
31620 |
0.9 |
