SCFB10光伏双分裂变压器
分享到:

SCFB10光伏双分裂变压器

【额定容量】:50-2500kva      【额定电压】:35kv
【联结组别编号】:Dyn11,Yyno

产品价格
产品用途

适用于光伏发电场。根据不同的使用环境,可配置不同的防护等级。

全国24小时销售热线:13263317831

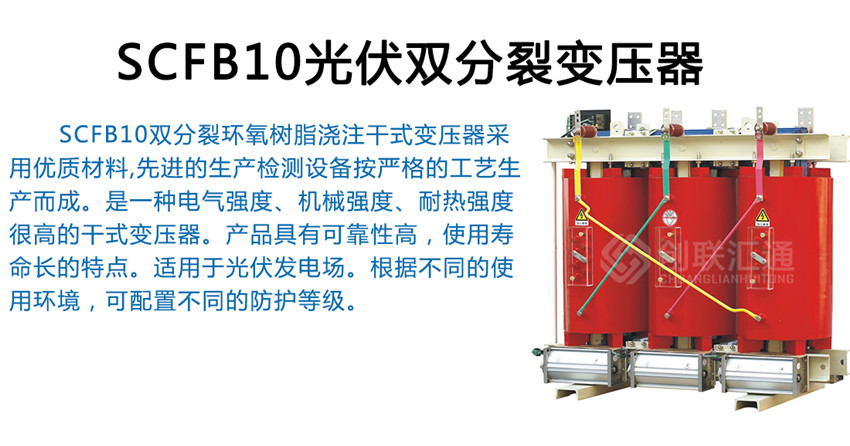

SCFB10双分裂环氧树脂浇注干式变压器采用优质材料,先进的生产检测设备按严格的工艺生产而成。是一种电气强度、机械强度、耐热强度很高的干式变压器。产品具有可靠性高,使用寿命长的特点。适用于光伏发电场。根据不同的使用环境,可配置不同的防护等级。

双分裂环氧树脂浇注干式变压器的设计符合实际应用并具有以下技术特性:

  1. 1.      变压器符合当时当地的环境条件,如环境温度和粉尘防护;
  2. 2.      变压器达到逆变器的额定功率;
  3. 3.      变压器配有温度传感器,此信号可输入至逆变器;
  4. 4.      变压器的接线方式按照系统要求
  5. 5.      副边绕组的额定电压与的逆变器输出电压一致;
  6. 6.      原边绕组的额定电压与电网连接点的电源电压相匹配,原边绕组的适用范围至少在±2×2.5%范围内;
  7. 7.      对每个逆变器来说,此变压器都有一个分开的,隔离电流的副边绕组;
  8. 8.      原边绕组和副边绕组间的变压器短路电压UK符合系统要求
  9. 9.      两个副边绕组间的变压器短路电压UK及分裂系数符合系统要求

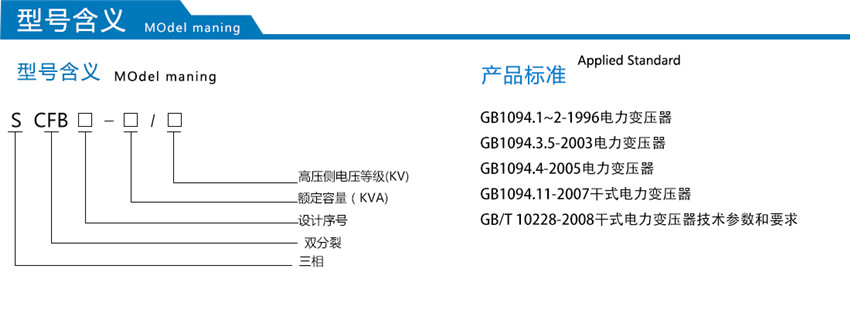

产品执行标准

GB1094.1~2-1996电力变压器
GB1094.3.5-2003电力变压器
GB1094.4-2005电力变压器
GB1094.11-2007干式电力变压器
GB/T 10228-2008干式电力变压器技术参数和要求

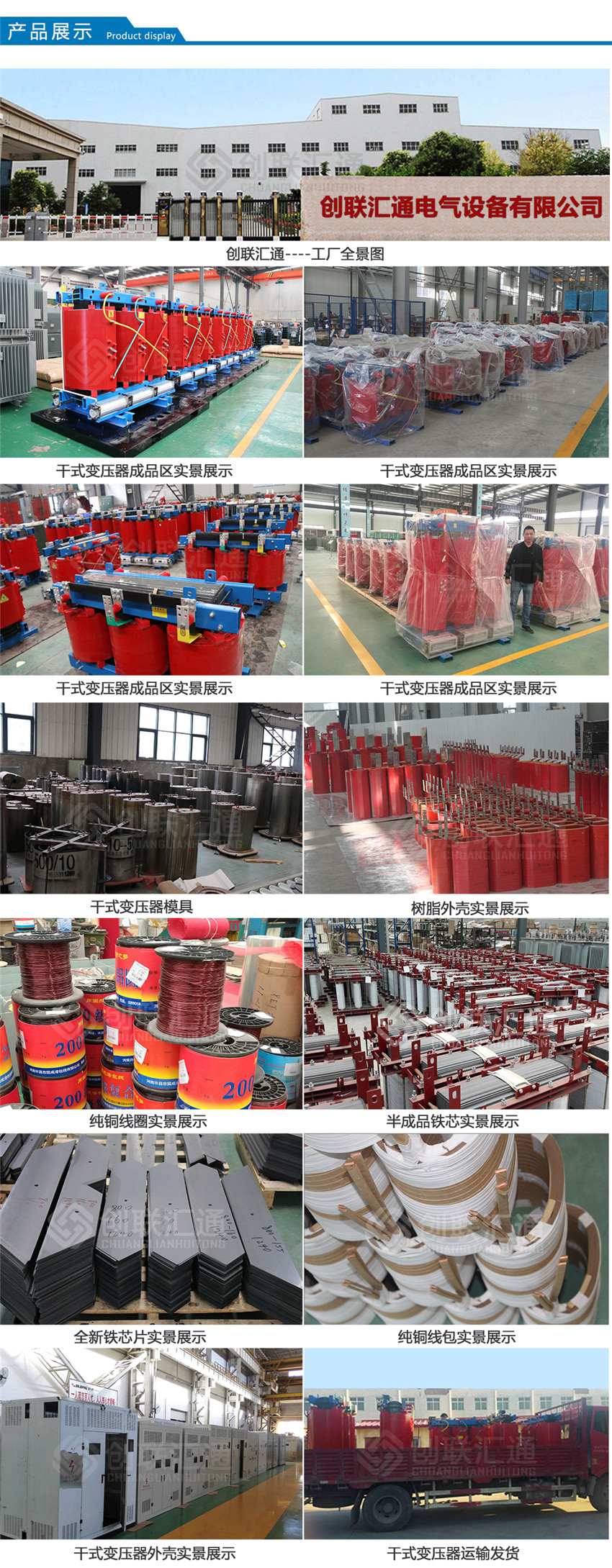

产品图片



产品参数

序号

项目名称

单位



技术参数



1

高压侧额定电压

kV

10.5

21

38.5

2

低压侧额定电压

kV

0.27

0.27

0.27

3

变压器额定容量

kVA

30-1600

30-1600

30-1600

4

额定频率

Hz

50

50

50

5

高压侧

1min工频耐压

kV

35

55

85

6

雷电冲击耐压

kV

75

125

200

7

低压侧

1min工频耐压

kV

0.3

0.3

0.3

8

相数

三相

三相

三相

9

壳体防护等级



IP33

IP33



以上信息仅供参考,产品规格和参数等信息随设计图纸变更等因素而调整,恕不另行通知,请即时咨询获取。
