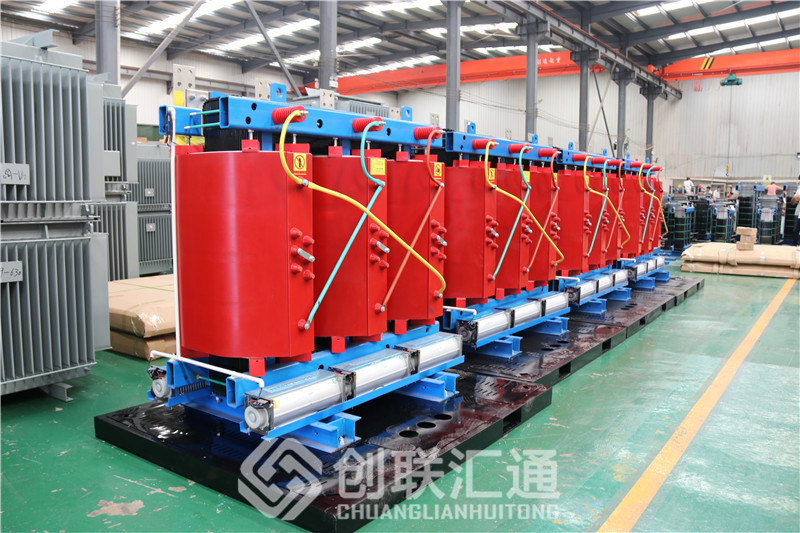

干式变压器参数和基础知识介绍
一.电压等级:目前,量产主要集中在10kV的电压等级,电站大多为6kV。还经常订购15~20kV的产品。目前,世界上环氧树脂浇注绝缘干式变压器的高压为35kV。中的几家大型工厂生产了近百万千伏安的35kV产品,可在不同地方运行。

二,容量:(1)配电变压器:10 / 04kV和20 / 04kV,35 / 04kV配电变压器容量30~2500 kVA,受低压PC屏进线开关中断容量限制,未见超过2500 kVA这个能力; (2)电力变压器:10,20,35kV电力变压器可产生高达20,000 kVA。 1996年,中生产了一台容量为16000/24000千伏安(AN / AF)和35千伏亚洲的干式变压器,具有大容量和高电压,这表明中已达到制造业的世界先进水平。大容量变压器技术。三,损耗与噪声:中干式变压器制造技术的研究与创新,主要侧重于性能参数的优化,特别是在世界变压器的损耗和声级研究方面,中取得了许多可喜的成果。中干旱变化的损失(特别是空载损失)和噪音显着下降。据有关资料显示,SC(B)9系列的总损耗水平低于进口SC系列15~20%,空载损耗降低25%。通过对噪声的系统研究,中进一步掌握了噪声的产生。该机制和实施结果在新系列SC(B)8和SC(B)9产品中,SC(B)9系列产品比原SC系列产品噪音降低了15%至20%。对于容量为2500 kVA及以下的配电变压器,噪声一般可控制在50 dB左右;对于35 kV超大容量(如10000,16000 kVA),干式变压器通常可控制在55 dB以内。干式变压器广泛应用于当地照明,高层建筑,机场,码头,数控机械等场所。简而言之,干式变压器是变压器,其中铁芯和绕组没有浸入绝缘油中。冷却方法分为自然空气冷却(AN)和强制空气冷却(AF)。当自然风冷时,变压器可以在额定容量下连续运行很长时间。强制风冷时,变压器输出容量可提高50%。适用于间歇性过载运行或紧急事故过载运行;由于过载时负载电压和负载电压升高,处于非经济运行状态,因此不应进行连续连续过载运行。 SCR干式变压器注意事项为了确保绕线质量和可操作性,需要采取以下措施:1在组装绕线模具时,放置聚酯薄膜以便于脱模。 2当卷绕时,由于树脂涂覆的玻璃丝渗透到坩埚中,因此卷绕边缘松弛至5%至7%以填充预定线。 3)尽可能从较外面的电线取出金属丝锥,易于焊接。 4旋转和凝固时,选择合适的旋转速度,以确保缠绕树脂不会被消毒并冷冻成碎片。
