文章来源:北京创联汇通电气       发布时间: 2019-07-23 11:18
导读:三相 干式变压器 是通过电磁感应原理改变交流电压的装置,主要部件是初级线圈,次级线圈和铁芯(磁芯)。主要功能有:电压转换,电流转换,阻抗变换,隔离,电压调节(磁饱和

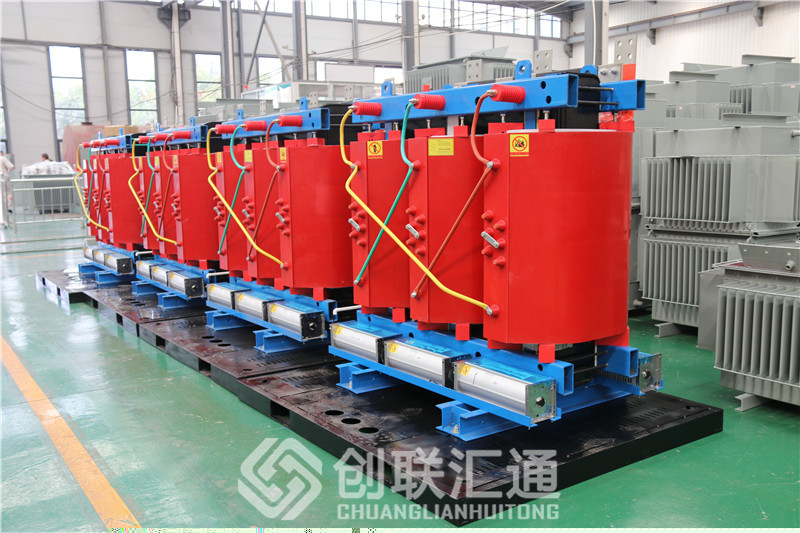

三相干式变压器是通过电磁感应原理改变交流电压的装置,主要部件是初级线圈,次级线圈和铁芯(磁芯)。主要功能有:电压转换,电流转换,阻抗变换,隔离,电压调节(磁饱和变压器)等。根据应用,可分为:电力变压器和特种变压器(电炉更换,整流变换,工频测试变压器,稳压器,矿井变换,音频变压器,中频变压器,高频变压器,冲击变压器,仪表)变压器,电子变压器,电抗器,变压器等)。三相变压器广泛应用于交流50Hz至60Hz,电压低于660V的电路中。它们广泛用于进口重要设备,精密机床,机电设备,医疗设备,整流器,照明等。产品的各种输入输出电压,连接组,调节水龙头的数量和位置(一般±5%),绕组容量的分布,二次单相绕组的配置,整流电路的操作,是否需要外壳等可根据要求精心设计和制造用户。
三相电力变压器的高低压绕组的出口端分别标记为正确连接和使用变压器。出口端标记如表1所示。
在三相干式变压器中,无论是高压绕组还是低压绕组,我国采用星形连接和三角形连接两种方式。
星形连接是将三相绕组的端部U2,V2,W2(或u2,v2,w2)连接在一起,并引导它们的第一端U1,V1,W1(或u1,v1,w1),如图所示在图1(a)中。
三角形连接将一相绕组的末端连接到另一相绕组的头端,并将它们顺序连接成闭环,然后从前端U1,V1,W1(或u1,v1,w1)引出。如图1(b)和(c)所示。图(b)的三相绕组按U2W1,W2V1,V2U1的顺序连接,称为反向序列(逆时针)三角形连接。图(c)的三相绕组以U2V1,W2U1,V2W1的顺序连接,称为顺序(顺时针)三角形连接。
当三相变压器的高压和低压绕组通过星形和三角形连接时,它们在旧的国家标准中用Y和△表示。新的国家标准规定高压绕组星形连接用Y表示,三角形连接用D表示,中性线用N表示。低压绕组星形连接用y表示,三角形连接用d表示,中性线用n表示。
在上述各种连接中,初级绕组线电压和次级绕组线电压之间的相位关系是不同的,这就是所谓的三相变压器连接组。三相变压器耦合组不仅与绕组的绕组方向和第一端的标记有关,而且与三相绕组的连接方式有关。理论和实践证明,无论连接如何,初级和次级绕组线的电动势的相位差总是300的整数倍。因此,国际上规定三相变压器的第一和第二绕组线的电动势的相位关系由时钟表示,即,初级绕组线电位EUV是长针,总是指向钟面上的“12”和次级绕组线。潜在的Evu是一个短针,指向钟面上的哪个数字,即三相变压器连接组的数量。现在分析Y,Y耦合和Y,D耦合变压器
