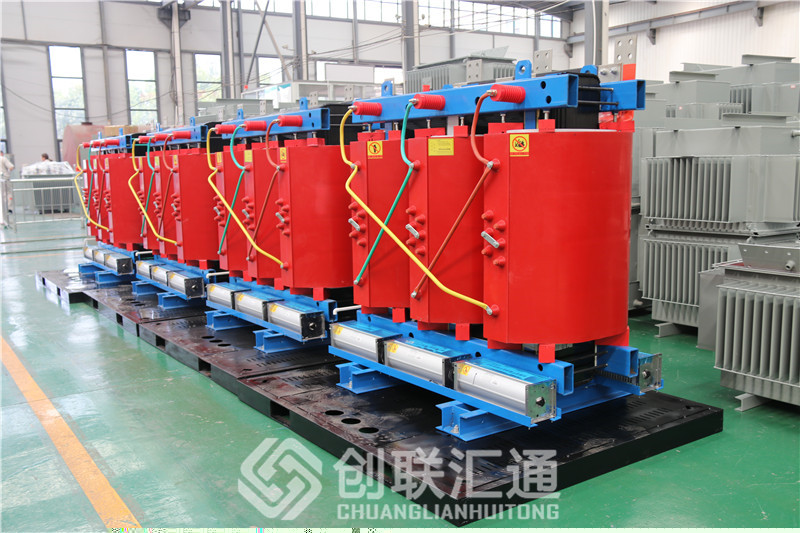

干式变压器冷却方法
现在干式变压器的冷却方法有空气自冷和逼迫风冷两种。逼迫风冷方法依据风机安装的不同形式分为底吹方法、顶抽方法和底吹顶抽方法。
干式变压器进行逼迫风冷时，较有用的方法是底吹顶抽方法，即冷空气在通过绕组外表时将绕组发生的热量吸收，吸收了热量的热空气在浮升力及底部风机向上吹力和顶部风机向上抽力的相互作用下向上运转，然后带走绕组发生的热量。
干式变压器冷却结构
依据对流散热理论，当绕组外表邻近的空气处于层流状况时，绕组外表部分散热功率与绕组外表热边界层厚度成反比，而热边界层的厚度又与流经绕组外表空气的干流流速成反比，所以绕组外表部分散热功率随绕组外表的空气的干流流速的进步而进步。当绕组外表的空气处于湍流状况时，绕组外表部分散热功率要高于层流状况时绕组外表部分散热功率，并且基本与流经绕组外表的空气干流流速无关。
因而，绕组外表的流速要尽可能的大，绕组尽可能多的外表气流处于湍流状况，这样绕组的散热作用较好，变压器超铭牌运转能力较大。而在实践使用中因为变压器所在的体系要求的超铭牌容量运转能力有限，过高的要求风速意义不大，而且风机的噪声随风速的增大而快速增加，因而不能满意用户对噪声限制的要求。所以，笔者尝试采用油浸式变压器中的方法，在笔直气道内增设挡板，研讨挡板的方位对温升的影响。
通过大量的数值模拟并依据变压器的特别结构，将挡板的方位总结为以下几种冷却结构：
（1）挡板在绕组的顶端。
（2）挡板在较大水平气道的，上端。
（3）在低压绕组外侧同时加绝缘筒和挡板。
