箱式变电站大致可以分为哪几种类型?

分享到:
文章来源:北京创联汇通电气       发布时间: 2017-05-23 07:18:06
导读:箱式变电站 的型式可以分为普通和紧凑型两类。普通型箱式变电站有ZBW型和XWB型等,紧凑型箱式变电站有ZB1336型和GE箱式变电站等。

箱式变电站的型式可以分为普通和紧凑型两类。普通型箱式变电站有ZBW型和XWB型等,紧凑型箱式变电站有ZB1—336型和GE箱式变电站等。箱式变电站10KV配电装置不用断路器,常用的有FN5—10型或FN7—10型负荷开关加熔断器和环网供电装置,并从邻近架空线支接到变压器高压端。根据产品结构不同及采用元器件的不同,分为欧式箱变和美式箱变两种典型风格。

箱式变电站大致可以分为哪几种类型?

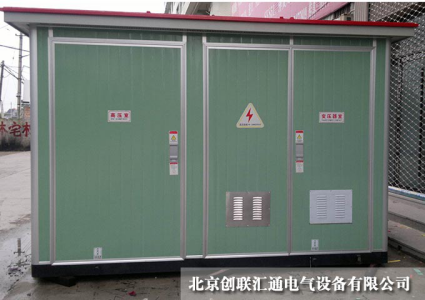

ZBW型箱式变电站
ZBW-10/0.4KV型户外组合式箱式变电站是由高压室、变压器室、低压室三者组成一体的预装式成套变配电设备。适用于环网、双线、终端供电方式,且三种方式互换性极好。进线方式采用电缆。高压室采用完全可靠的紧凑设计,具有全面的防误操作连锁功能,可靠性高,操作检修方便。高压室可兼容终端负荷开关、空气环网开关、SF6环网柜等。Satons变压器可采用油浸式变压器、干式变压器。ZBW型箱式变电站变压器室采用温度控制,可采用自然通风或顶部强迫通风。低压室设有计量和无功补偿,可根据用户需要设计二次回路及出线数,满足不同需要。
GE箱式变电站
GE箱式变电站与内组合式箱式变电站的不同之处在于,它是在变压器的基础上发展而形成的。GE箱式变电站将变压器芯体,高压负荷开关,熔断器等设备结构简化,放入同一注油铁箱中。体积小,结构紧凑,占地面积仅为内同容量箱式变电站的1/3左右。全密封、全绝缘结构,无须绝缘距离,可靠地保证人身安全。高压电缆接入绝缘性能良好的套管,套管与肘型电缆插头相接,将带电部分密封在绝缘体内。肘型电缆插头可以在变压器满载状况下进行带电插拔,起相当于负荷开关的作用,其品种比较多,具体应用时需要谨慎选择。在箱体外壳上焊有一些壁挂,用于固定支座式绝缘套管接头,当拔下肘型电缆插头时可插到支座式套管接头上。
北京创联汇通变压器厂家专业生产各类型箱式变电站产品均通过CE,ISO9001等认证,性能稳定,经久耐用。
