什么是变压器的短路阻抗?如何计算?

分享到:
文章来源:北京创联汇通电气       发布时间: 2021-11-17 14:24:09
导读:变压器大家都知道是什么,那你你知道变压器的短路阻抗是做什么的吗?怎么去计算呢? 变压器短路阻抗也称阻抗电压,在变压器行业是这样定义的:当变压器二次绕组短路(稳态),一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示,即uz=(Uz/U1n)*100% 当变压器满载运行时,短路阻抗的高低对二次侧输出电压的高低有一定的影响,短路阻抗小,电压降小,短路阻抗大,电压降大。当变压器负载出现短路时,短路阻抗小,短路电流大,变压器承受的电动力大。短路阻抗大,短路电流小,变压器承受的电动力小。

变压器大家都知道是什么,那你你知道变压器的短路阻抗是做什么的吗?怎么去计算呢?
       变压器短路阻抗也称阻抗电压,在变压器行业是这样定义的:当变压器二次绕组短路(稳态),一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示,即uz=(Uz/U1n)*100%
 当变压器满载运行时,短路阻抗的高低对二次侧输出电压的高低有一定的影响,短路阻抗小,电压降小,短路阻抗大,电压降大。当变压器负载出现短路时,短路阻抗小,短路电流大,变压器承受的电动力大。短路阻抗大,短路电流小,变压器承受的电动力小。

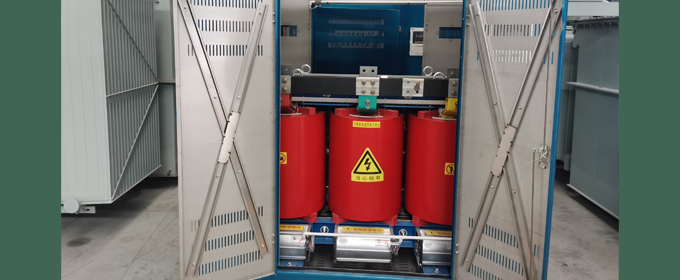

箱变阿萨德4asd 4.jpg




       (1)变压器阻抗电压越大,变压器二次侧短路时流过变压器的短路电流就越小,对变压器的影响也就越小。因此,电流拥有者在变压器制造过程中有最小的短路阻抗值要求,但增加变压器阻抗电压对制造过程有更高的要求;

       (2)变压器阻抗电压越大,负载变化时变压器负载侧电压变化幅度越大,电压稳定性差;

       (3)变压器阻抗电压越大,相同负载下变压器绕组消耗的无功功率越大。

       那么,变压器的短路阻抗计算公式是什么?

       变压器的短路阻抗百分比,在数值上与变压器内部短路保护电压质量百分比相等。它是指将变压器产生二次绕阻短路,在一次绕阻施加一个电压,当二次绕阻通过系统额定工作电流时,一次绕阻施加的电压与额定输出电压水平之比的百分数。

       变压器短路阻抗值的百分比是变压器的一个重要参数,它反映了变压器内部阻抗的大小,即变压器在额定负载下运行时,变压器自身阻抗电压降的大小。它对变压器在二次侧突然短路,会产生多大的短路电流,变压器制造价格的大小以及变压器的并联运行也具有重要意义。

      由于这些特性,短路阻抗值通常使用百分比值。如果某些场合需要用实际数值计算,当然要换算。公式为:X=Uk%*Un平方*1000/(100Sn)


以上就是:”什么是变压器的短路阻抗“你了解了吗?还有什么不懂的吗?在线即可免费咨询!厂家24h回复哦。
