变压器的连接组别,绕组是什么？

电力变压器是什么?

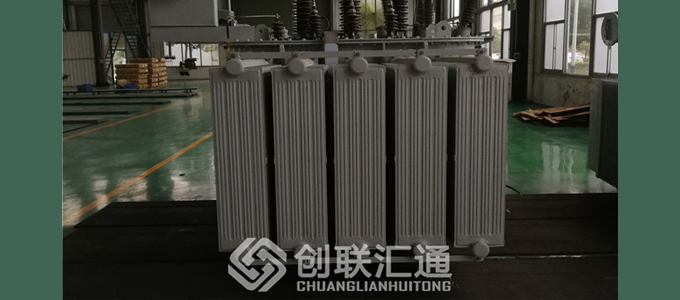

电力变压器是我们生活用电中不可缺少的一部分也是电力系统中重要的一部分,这边是缺一不可的。在生活中常见的电力变压器大部分都是箱式变压站,在城市里居住的会多一点,毕竟会使得城市环境更加美观更加环保。当然在农村见到这些的并不多,一般就是我们常见的油浸式电力变压器,绑在线杆上面的那种。这种电力变压器具有防水防潮的作用,所以并不会担心是否放在室外的危险,所以一般看见的都是裸露在外面,可以直观看见电力变压器的全貌。当然至今电力变压器一直在更新换代,可分为很多种类,这里就不一一讲解了,如果你需要的话,厂家在线为您提供方便哦!接下来我们一起来看一下电力变压器的连接组别和电力变压器的绕组吧!

电力变压器连接组别:

常见的电力变压器绕组有二种接法,即“三角形接线”和“星型接线”;在电力变压器的联接组别中“D”表述为三角形接线,“Yn”表述为星型带中性线的接线,Y表述星型,n表示带中性线;“11”表述电力变压器二次侧的线电压Uab滞后一回侧线电压UAB330度(或超前30度)。

电力变压器的联接组别的表述方法是:大写字母表述一回侧(原边)的接线方式,小写字母表述二次侧(副边)的接线方式。Y(或y)为星型接线,D(或d)为三角形接线。数字采用时钟表示法,用来表述一、二次侧线电压的相位关系,一回侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。

“Yn,d11”,其中11就是表述:当一回侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。也就是,二次侧的线电压Uab滞后一回侧线电压UAB330度(或超前30度)。

电力变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。我国只采用“Y,y”和“Y,d”。由于Y连接时还有带中性线和没有中性线两种,没有中性线则不提高任何符号表述,带中性线则在字母Y后面加字母n表述。n表示中性点有引出线。Yn0接线组别,UAB与uab相重合,时、分针都指在12上。“12”在新的接线组别中,就以“0”表述。

电力变压器绕组:

电力变压器绕组按照原、副绕组在变压器铁芯上的排列方式可分为同芯式和交叠式两种,同芯式绕组是把原、副绕组分别绕成直径不同的圆筒形线圈套在变压器铁芯柱上。一般状况下高压绕组套在外层,低压绕组套在内层,高压绕组与低压绕组间留有一定的绝缘间隙,并以绝缘纸筒相互隔开。同芯式绕组又可分为圆筒式、连续式、螺旋式和纠结式等。这种绕组由于结构简单,绕制方便,故被广泛采用。

交叠式绕组是把原、副绕组按一定的交替次序套在变压器铁芯柱上,这种绕组由于高、低压绕组之间的间隙较多,绝缘复杂,故包扎很不方便。它的优点是绕组的机械强度较高,一般在大型壳式电力变压器中方加以采用。

以上是为您总结的:“变压器的连接组别,绕组是什么?”你有什么了解的吗?在线免费咨询!厂家24h在线回复.
