GZDW直流屏工作原理

　　直流操作电源系统是发电厂、水电站、变电站、开闭所等不可缺少的二次设备之一，它的可靠性直接影响到发电厂、变电站设备的安全可靠运行。经过近几年的发展，电力操作电源系统已经普遍采用了阀控密封铅酸蓄电池组和高频开关电源模块组成的充电装置。高频开关电源模块具有转换效率高、功率密度高、稳压范围宽、噪音低、稳压稳流精度高、纹波系数小、可靠性高、配置灵活等特点，是新一代直流操作电源的主体。直流操作电源还包含一个独立的监控系统，主要完成对系统的测量、控制，并对所测量到的数据进行运算，判断、产生各种信号，如报警，显示、控制输出等动作。其核心的任务就是监视并保证系统的安全运行，完成蓄电池的智能管理。

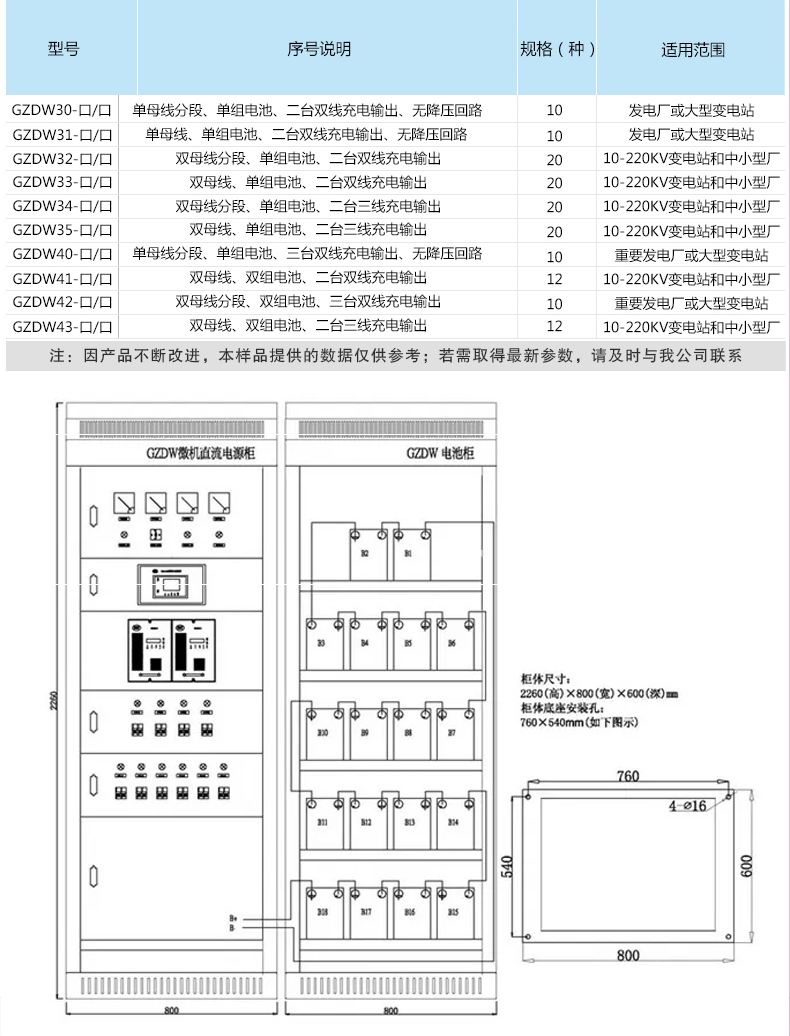

　　GZDW直流屏工作原理

　　(1)正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载(继电保护装置、控制设备等)提供直流电源;

　　(2)当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸)时，由充电单元和蓄电池共同提供直流电源;

　　(3)当变电所交流中断时，由蓄电池组单独提供直流电源。

　　供电模块工作原理

　　充电单元分别由充电和控制高频开关电源模块组成，采用(N+1)冗余设计，〈所谓N+1冗余设计是指：若直流屏满足正常工作需直流输出电流为10A的高频开关模块3台，实际该直流屏配置4台(N+1)，用备份的方式充电模块向蓄电池组进行均充或浮充电〉，控制模块也采用(N+1)冗余设计、用备份的方式向经常性负荷(继电保护装置、控制设备)提供直流电源。这样当其中任一台模块出现故障后，不会影响装置的正常工作，使装置运行的可靠性大大提高。
