GGD低压柜特点 GGD低压柜安装
文章来源:北京创联汇通电气 发布时间: 2022-09-06 11:05:32
导读:GGD型低压配电柜使用环境:周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃。户内安装使用,使用地点的海拔高度不得超过2000m。周围空气相对湿度在高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化能会偶然产生凝露的影响。
GGD型低压配电柜使用环境:
周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃。
户内安装使用,使用地点的海拔高度不得超过2000m。
周围空气相对湿度在高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜不超5度。
设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。如用户有特殊要求时,可与菏泽变压器制造厂技术协商。

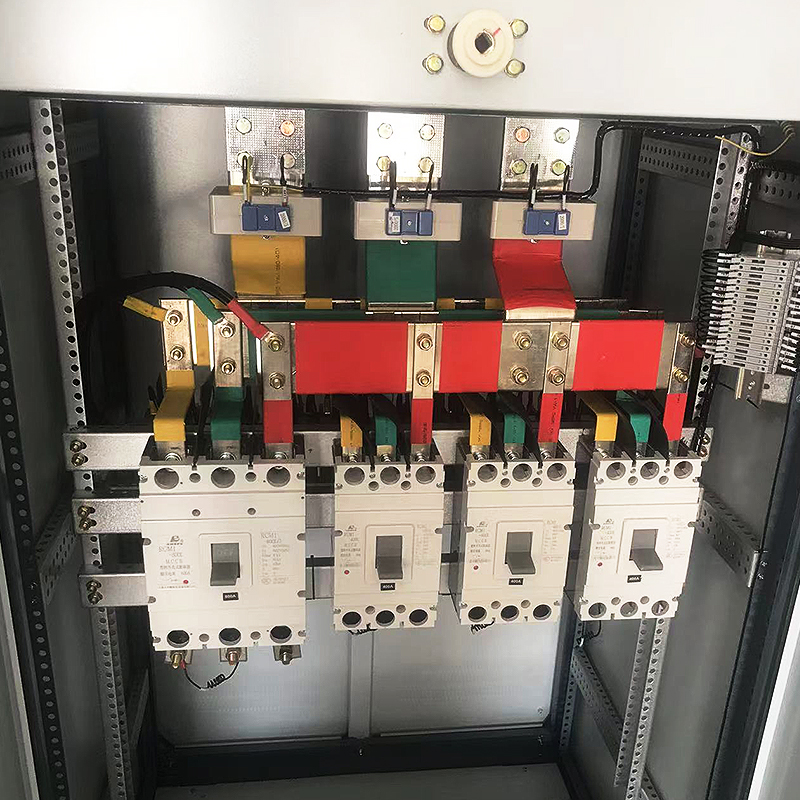

GGD低压柜特点:
GGD型交流低压配电框体采用组合柜的形式,构架用8MF冷弯型钢局部焊接组装而成,柜架零件由定点生产厂家配套供货,以保证柜体的精度和质量。 通用柜的零部件按模块原理设计,并有20mm模数的安装孔,能用系数高,可以使工厂实现预生产。
GGD柜美观大方、面目一新。柜体上下两端均有不同数量的散热孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
GGD柜体顶盖是可拆卸的,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。
GGD柜装有电器元件的仪表门用多股软铜线与框架相联。柜内的安装件与框架间采用滚花螺钉连接,使整顿秩序柜构成完整的接地保护电路。
