mns柜防护等级 mns柜尺寸规格

分享到:
文章来源:北京创联汇通电气       发布时间: 2022-09-08 14:15:34
导读:MNS柜概述:MNS型低压抽屉式开关柜适用于三相交流50、60Hz,额定电压660V,额定电流4000A以下的三相四线制及三相五线制电力系统,作为接受电能和分配电能之间。MNS柜也被称为MNS抽屉柜或者MNS配电柜。MNS配电柜广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心和电动机控制中心。MNS低压柜优点

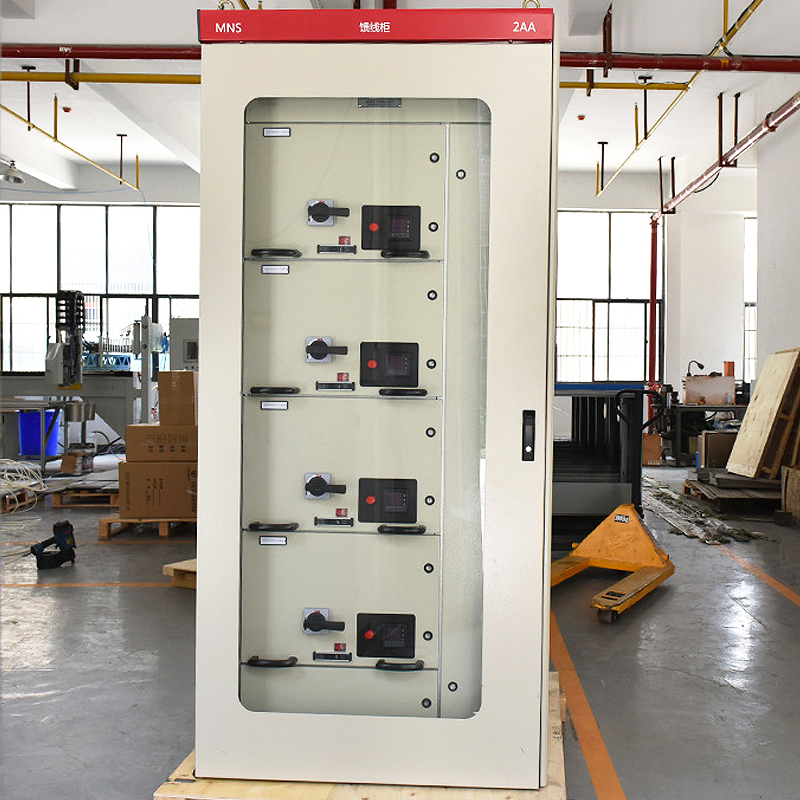

  MNS柜概述:

  MNS型低压抽屉式开关柜适用于三相交流50、60Hz,额定电压660V,额定电流4000A以下的三相四线制及三相五线制电力系统,作为接受电能和分配电能之间。MNS柜也被称为MNS抽屉柜或者MNS配电柜。

  MNS配电柜广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心和电动机控制中心。

  MNS低压柜优点:

  MNS抽屉柜设计紧凑,结构通用性强,组装灵活,采用标准模块设计,是一种安全、经济、合理、可靠的新型低压抽出式开关柜。具有分断能力高,动热稳定性好,电气方案灵活、保护等级高等特点。

  MNS抽屉柜组成结构特点:


  ● 柜体结构为组合式结构,基本骨架由KB型材组装而成,柜架的全部结锌件经过镀,四周门板、侧板、封板等作静电喷涂式处理。C型材以 E=25mm 为模数孔的钢板弯制而成,通过各种联接件、自攻锁紧螺钉和8.8级六角螺栓接,框架结构无需专门工具即能组装成各种形式的柜体,具有较高的强度和灵活性;

  ● 隔离板采用分段式多功能隔离板,可使PC柜和MCC柜实现混装;

  ● 抽屉规格有:8E/4、8E/2、8E、16E、24E;

  ● MCC柜的有效安装高度为72E,最多可装 36 个出线回路;

  ● 抽屉单元均有工作、试验、抽出、隔离位置,并有可靠的机械联锁装置;

  ● 防护等级:IP30 ~ IP40。
