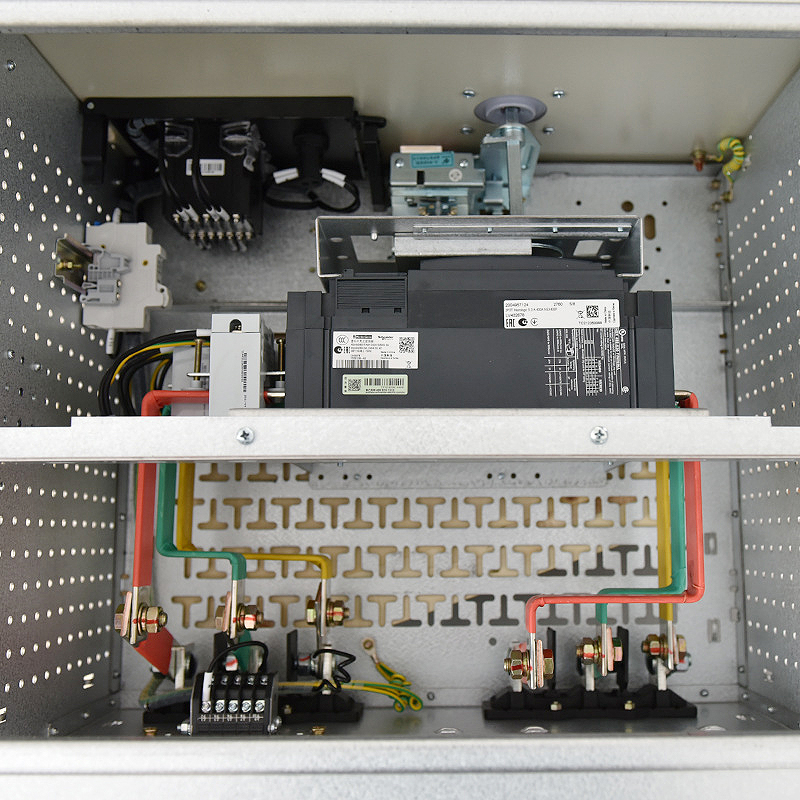

　　MNSG型低压抽出式开关柜系全组合装置，它由柜体和功能单元组成。

　　3.2.1框架

　　MNSG低压抽出式开关柜框架为组合式结构,基本骨架由C型型材组装而成，柜架的全部结构件经过镀锌(或采用宝钢热镀锌板、敷铝锌板)，C型型材是以25MM为模数孔的钢板弯制而成，通过各种连接件、自攻锁紧螺钉和8.8级六角螺连接，框架结构无需专用工具即能组装各种形式的柜体，具有较高的强度和灵活性。

　　3.2.2分段式多功能隔离板

　　a、分段式多功能隔离板(简称功能板)安装在主母线室与电器室之间，采用热电塑性的工程材料制作而成，具有阻燃、增强、高强度、高冲击的特性，解决了一直依赖进口的难题，其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故，采取了严密的隔离措施。

　　b、其额定工作电压380V(660V)，额定峰值耐受电流176KA，额定短时耐受电流80KA(IS)，分段式多功能隔离板由九块中端、二块横端、橡皮条、衬块拼接后就成一块整体，也可使PC柜和MCC柜实现混装。

　　c、汇流排衬套板和终端盖板也采用高强度材料制作，主要用与50×30×5mmL型垂直母线的固定。

　　3.2.3母线系统

　　3.2.3.1MNSG开关柜可配置二组主母线，安装在开关柜的后部母线室。二组母线可分别安装在柜后上部或下部。根据进线需要，上下二组母线可分别采用不同或相同截面的材料。二者既可单独供电，也可并联供电，也可用作后备电源。主母线规格为10×30，10×60，10×80双排单拼，双排双拼。

　　3.2.3.2配电母线(垂直母线)组装在阻燃型塑料功能板中，即可防止电弧引起的放电，又能防止人体接触，通过特殊联接件与主母线联接。垂直母线为“L”型，规格50×30×5。

　　3.2.3.3柜内设有独立的PE接地系统和N中性导体，二者贯穿整个装置，安装在柜前底部及右侧，各回路接地或接零都可以就近联接。柜架结构件全部采用自攻锁紧螺钉联接，具有较高的接地可靠性。N、PE线规格截面应为相母线截面的一半左右。

　　3.2.4联锁

　　3.2.4.1旋转操作手柄分端位置“Ο” 到工作位置“|”的箭头表示为，先将操作手柄向里推后将手柄从“Ο”位置旋转到“|”即可，返回时不许推动，只要将手柄“|”旋向“Ο”放手后，手柄将自动弹出。

　　当手柄到达工作位置时，机构对开关解除机械闭锁，这时主开关方可进行合闸和分闸操作。但是，当主开关合闸后，联锁机构的手柄就不能操作。

　　在符号标志的右下角门上有一塑料封口塞，这是门的解锁机构，操作过程如下：当抽屉在工作位置时，如要开门，则先将封口塞拔出。然后用螺丝刀插入孔内向下移动锁扣即可开门，关闭后务必将封口塞盖上，否则将破坏原有的防护等级。

　　3.3电气间隙、爬电距离和间隔距离

　　3.3.1电气间隙与爬电距离

　　3.3.1.1主母线、垂直母线、分支母线和主电路连接件带电部件之间及其接地金属构件之间的爬电距离和电气间隙应不小于20mm。

　　3.3.1.2母线连接和电气元件进出线端子间某些部分达不到5.7.1.1的规定时允许采用包扎绝缘的措施，但不应低于下

　　当采用绝缘母线时允许缩小电气间隙和爬电距离。
