XL-21低压动力配电柜 xl-21动力柜使用说明书

分享到:
文章来源:北京创联汇通电气       发布时间: 2022-09-08 16:51:55
导读:XL-21行动力柜,可广泛用于交流50Hz、额定工作电压为380V(660V)、额定工作电流至630A作为冶金、矿山、石油、化工、电力、建材、机械加工、交通运输、宾馆、饭店等三相四线电力系统的动力配电和明配电用,对线路的过载,短路及漏电提供保护,并对电路进行正常转换,该产品系户内封闭装置,其外壳防护等级为IP40.产品符合GB725

  XL-21行动力柜,可广泛用于交流50Hz、额定工作电压为380V(660V)、额定工作电流至630A作为冶金、矿山、石油、化工、电力、建材、机械加工、交通运输、宾馆、饭店等三相四线电力系统的动力配电和明配电用,对线路的过载,短路及漏电提供保护,并对电路进行正常转换,该产品系户内封闭装置,其外壳防护等级为IP40.产品符合GB7251.1及IEC60493-1等标准

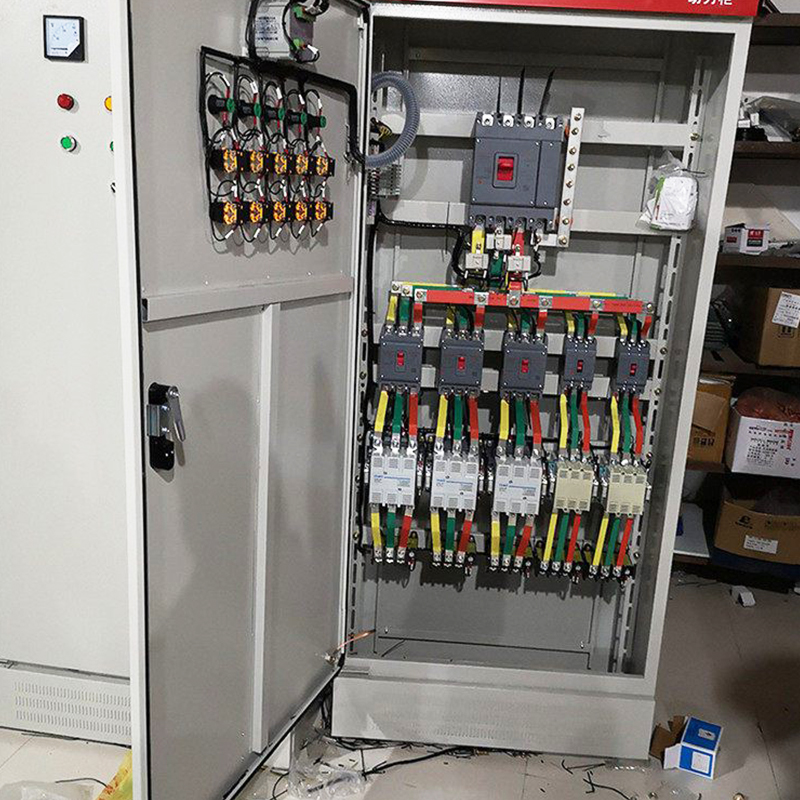

  XL-21型动力柜系封闭防尘式,外壳用冷轧钢板弯制而成,可以作为切换电源之用,动力柜前面装有一只电压表,指示汇流排母线的电压,动力柜前面有门,门打开后,柜内部设备敞露,便于检修维护。XL-21型动力配电柜均采用新型电器组件,具有结构紧凑,检修方便,线路方案可以灵活组保等特点,动力柜除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,柜前门可装指示电表,操作按钮和指示灯。柜上还可附设母线箱,适用于多台并列安装。母线箱用钢板弯制而成封闭式,其高度为300毫米。


  使用条件:

  海拔<2000米,

  温度-15℃-+40℃,

  24小时内平均温度部超过+35℃,

  在+20℃时,

  相对湿度为90%。

  特点:

  1、前后挡板可套色组合,增强环境协调性及视觉性

  2、框架采用2.0MM厚优质冷轧钢板,增强机械强度及防盗

  3、组装式结构,方便、灵活

  4、竖梁位置可调节,提供充足使用空间

  5、进出线方式为下进下出
