什么是美式箱变，美式箱变和欧式箱变的优缺点
什么是美式箱变，美式箱变和欧式箱变的优缺点

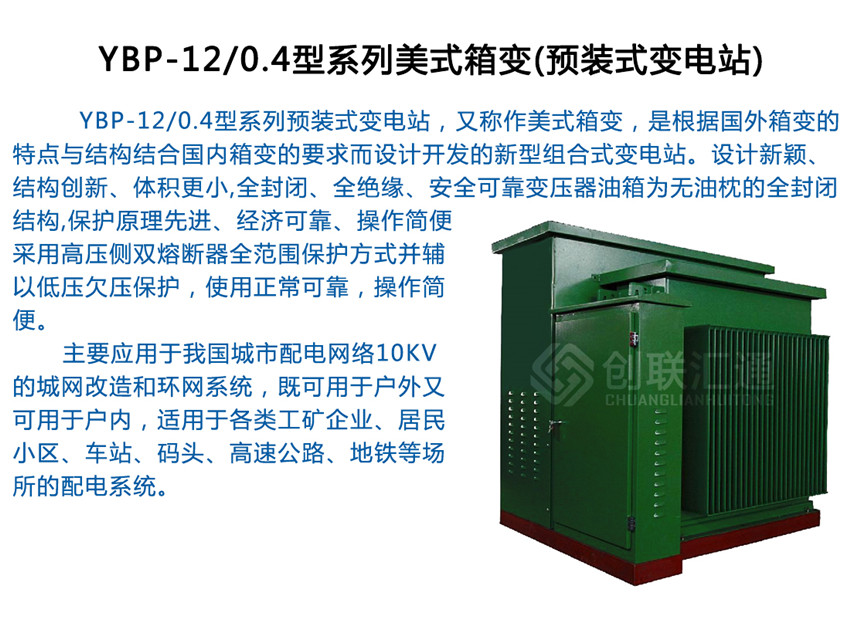

一、什么是美式箱变
美式箱变顾名思义是美国系列的箱式变压器，是在变电器基础上发展出来的改进型箱式变压器。美式箱变特别适用于城市电网的负荷中心，降低损耗，提高供电质量。国外发达国家的城市电网中已普遍采用箱式变电站，我国也正在进行城乡电网改造，箱变外壳无疑是城市电网改造的最佳配电设备。适用于工厂矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。
二、美式箱变特点
箱变的接线形式：一路或两路10KV进线；单台变压器，容量一般选用500KVA~800KVA;低压出线电缆4~6路。
三、美式箱变的组成
美式箱变箱体主要由底座、侧板、隔板、门和顶盖等部分组成。 箱体内分为高压室、变压室和低压室。高压室采用完善可靠的紧凑型设计，具有全面的防误操作连锁功能，可靠性高，检修方便，高压开关设备可采用终端负荷开关， 环网开关柜等。变压器室可安装容量为1600Kvar以下，电压为12/0.4KV的油浸式或干式变压器，并设有隔离防护网，变压器室可采用自然通风或强迫通风，根据需要加装自动温度控制器， 室温监视和自动启闭的通风装置。 低压室配有配电、计量、无功补偿等标准方案，可根据需要设计二次控制回路及出线数。
四、美式箱式外壳的优缺点
优点：体积小，结构紧凑;全密封油箱，全绝缘设计，运行安全可靠;环网和终端供电均可使用，运转方便，供电可靠;过载能力强，抗突发短路性能优越;抗冲击性能好;节能，低损耗，不高于新S9损耗值;电缆头可操作200A负荷电流，机械寿命和电气寿命长。
缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装置，对降低线损不利；噪音较Ⅲ型站和Ⅴ型站要高，因为Ⅲ型站和Ⅴ型站是将变压器安放在室内，起到隔音的作用；另外，将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射；由于不同容量箱变的土建基础不同，使箱变的增容不便；当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。
箱体设计充分考虑了防水、安全性及操作方便之要求。高低压室防护门之间为机械联锁，只有当打开低压防护门后，才能打开高压防护门，确保操作和维护人员的安全。箱体采用优质碳素钢板，经过各道工序的精密加工而成。箱体的内外表面经过严格的表面处理后，采用先进的静电喷粉工艺进行三次喷粉处理，漆层坚固耐磨防水，耐紫外线照射。
五、欧式箱变、美式箱变、华式箱变三者的区别
1.从结构上来看，欧式箱变采用高、低压开关柜，变压器组成的方式，70年代后期从法国、德国等国引进中国的。 美式箱变从90年代引进中国，结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中；避雷器也采用油浸式氧化锌避雷器，变压器取消油枕，油箱及散热器暴露在空气中。 华式箱变独特的R法高压联接，各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。
2.从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。美式箱变由于采用一体化安装体积较小。 华式箱变采用集装箱式一体机，产品体积比美式箱变大。
3.从保护方面来看，欧式箱变高压侧采用负荷开关加限流熔断器保护。发生一相熔断器熔断时，高压配电柜低压配电柜用熔断器的撞针使负荷开关三相同时分闸，美式变压器避免缺相运行，要求负荷开关具有切断转移电流能力。低压侧采用负荷开关加限流熔断器保护。
美式箱变高压侧采用熔断器保护，而负荷开关只起投切转换和切断高压负荷电流的功能，容量较小。当高压侧出现一相熔丝熔断，低压侧的电压就降低，塑壳自动空气开关欠电压保护或过电流保护就会动作，低压运行不会发生。
华式箱变每相用一只熔断器代替了美式箱变的两支熔断器做保护，其最大特点是当任一相熔断器熔断之后，都会保证负荷开关跳闸而切断电源，而且只有更换熔断器后，主开关才可合闸，这一点是美式箱变所不具备的。华式箱变同美式箱变相比增加了接地开关、避雷器，接地开关与主开关之间有机械联锁，这样可以保证在进行箱变维护时人身的绝对安全。
4.从产品成本来看，欧式箱变成本高。
从产品降价空间看，美式箱变还存在较大降价空间，一方面美式箱变三相五柱铁心可改为三相三柱铁心，另一方面，美式箱变的高压部分可以改型后从变压器油箱内挪到油箱外，占用高压室空间。
六、欧式箱变、美式箱变的优缺点
1.美式箱变的优缺陷
1)长处：体积小占地面积小、便于安放、便于假装，容易与小区的环境相协调。能够缩短低压电缆长度，下降线路损耗，还可 以下降供电配套的造价。
2)缺陷：供电可靠性低;无电动组织，无法增设配电自动化装置; 无电容器装置，对下降线噪音较Ⅲ型站和Ⅴ型站要高 ;由于不同容量箱变的土建根底不同，使箱变不便;当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，添加工程的难度。
2.欧式箱变的优缺陷：
1)长处：噪音与Ⅲ型站和Ⅰ型站适当;辐射较美式箱变要低，由于欧式箱变的变压器是放在金属的体内起到屏蔽的作用;能够 设置配电自动化，不光具有Ⅲ型站和Ⅰ型站的长处，并且还有美式箱变要长处。
2) 缺陷：体积较大，不利于安装，对小区的环境安置有必定的影响;二、由于箱变的结构的不同使用的当地也不同，供电的网络也不同由于美式箱变和欧式箱变的结构不同可靠性不同，因而适用的场合也不同。当美式箱变的容量选用的较小而小区的修建面积较大时，应 用的箱变会添加很多，从而使在架空线上支接的负荷点增多;当减空线的支接负荷点时必定要添加箱变的串接数量，从而使网络结构单薄。要战胜小容量箱变而带络结构单薄的问题，最好使用环网站解决。
七、美式箱变生产厂家
北京创联汇通拥有16年的变压器研发营销经验，有着强大的技术团队与售后服务，作为专业的箱变生产厂家，我公司技术实力雄厚，生产工艺先进，设备精良，测试手段齐全，从组建开始就建立了完善的质量保证体系。
如果您需要美式箱变的话，可以联系我们：13263317831
