详述干式变压器新版标准GB/T 1904.11-2022

根据国家标准化管理委员会发布的中华人民共和国国家标准2022年第2号公告，GB/T 1094.11-2022《电力变压器第11部分:干式变压器》标准已于2022年3月9日发布，并将于2022年10月1日实施。在新标准即将实施之际，通过解读对比2022版、2007版标准，将两版标准的差异进行归纳总结，具体主要差异变化如下:

1.适用范围

设备最高电压的适用范围由原来的40.5kV及以下增加到70.5kV及以下。

2.使用条件

增加了对水冷干式变压器冷却水温度的要求，对于水冷变压器，如果水的温度与GB/T 1094.1和GB/T 1094.2所规定的不同，应由供、需双方协商确定水的参数，包括:温度、水流量等。此外，除了水以外的液体也可以作为冷却介质。

3.额定容量

a、完善采用风机或换冷器冷却时对额定容量的规定;
b、对变压器是否带外壳两种情况进行了明确规定:
(1)无外壳变压器:应规定每个绕组容量。
(2) 带外壳变压器:对于变压器和外壳整体交付的，不应降低额定容量，外壳上应有铭牌，并标明确定容量;对分开交付的，绝缘距离应满足GB/T 1094.3的要求，并按照GB/T 17467确定降低的容量，外壳上应有铭牌，并标明确定容量。

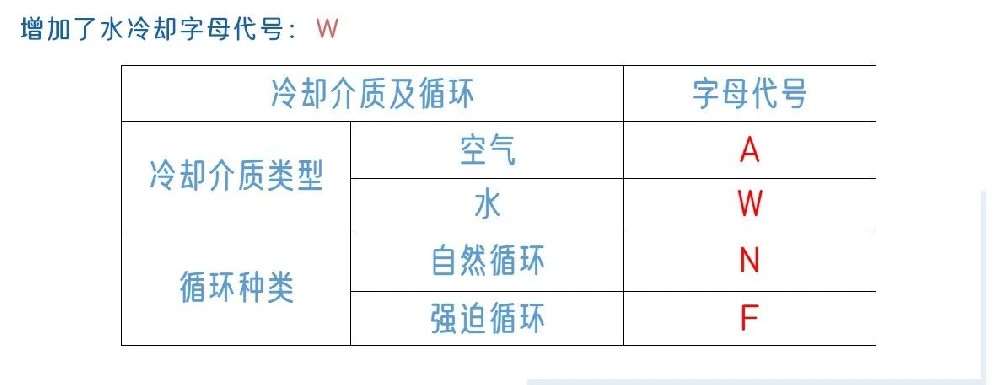

4.冷却方式标志

5.铭牌标志的内容

a、增加变压器装配所在地(国家、城镇);
b、增加地震等级或地板加速度(如果有);
C、最高海拔(如果超过1000m);
d、每个绕组的温升限值(当不同于GB/T 1094.11-2022中的保证值时)。

6.对变压器温升限值的海拔校正的修改

当制造单位与用户间无另外协议，而变压器的温升需要进行海拔修正时，温升限值应根据运行地点的海拔超过1000m的部分，以每100米为一级，按下列数值相应降低:
(1)对于自冷式变压器:0.5%
(2)对于风冷式变压器:1%
新标准由旧版500米一级修改为100米一级，相应的降低系数自冷式变压器由2.5%修改为0.5%，风冷式变压器由5%修改为1%。

7.绝缘水平

8.对外施耐压的海拔校正的修改

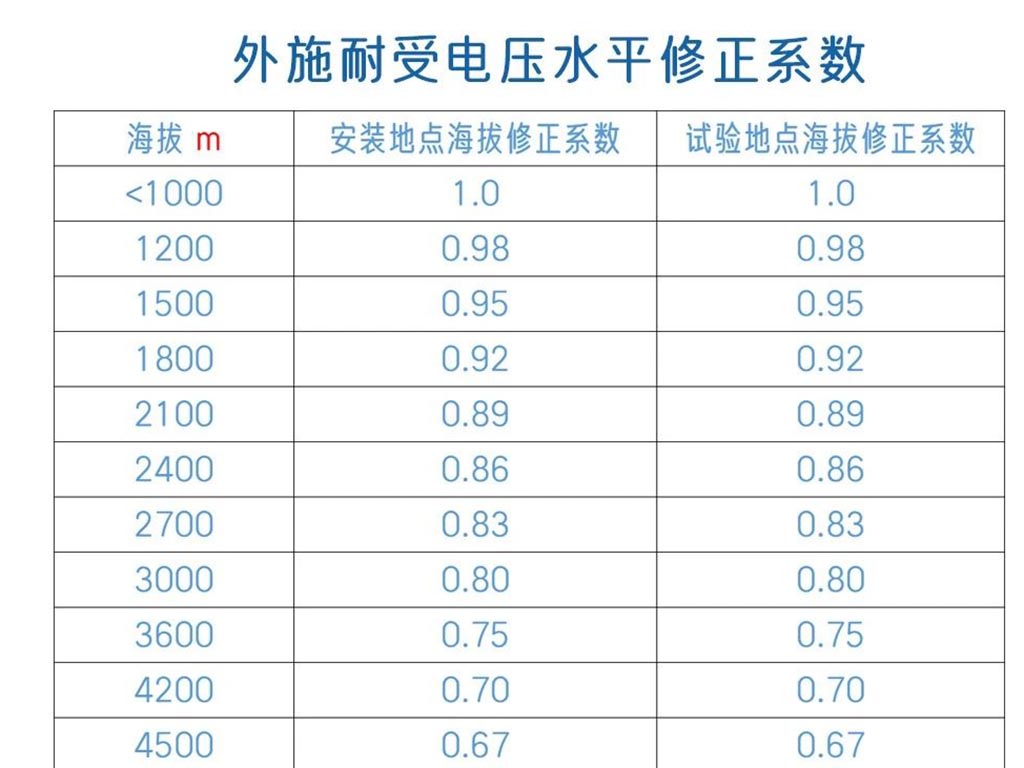

从2007版“对需要进行海拔修正的变压器，根据安装地点的海拔超过1000m的部分，以每100m增加1%的方式来提高”修改成明确的海拔修正系数(外施耐受电压水平修正系数)。

9.对气候等级的增补

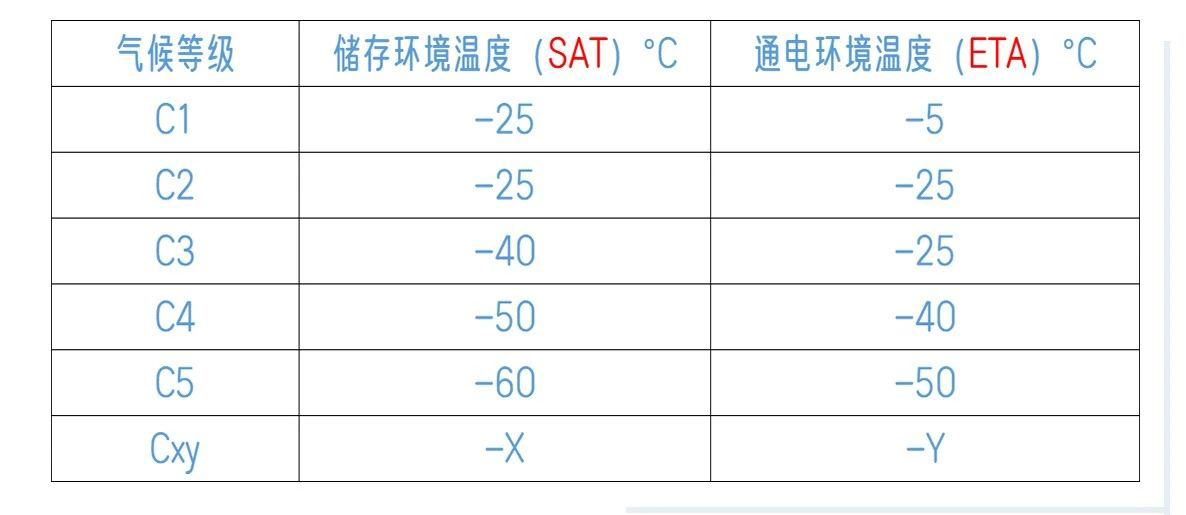

与GB/T 1094.11-2007相比，新标准增加了C3、C4、C5、Cxy 4个等级，具体气候等级特性如下表。

10.对环境等级的增补

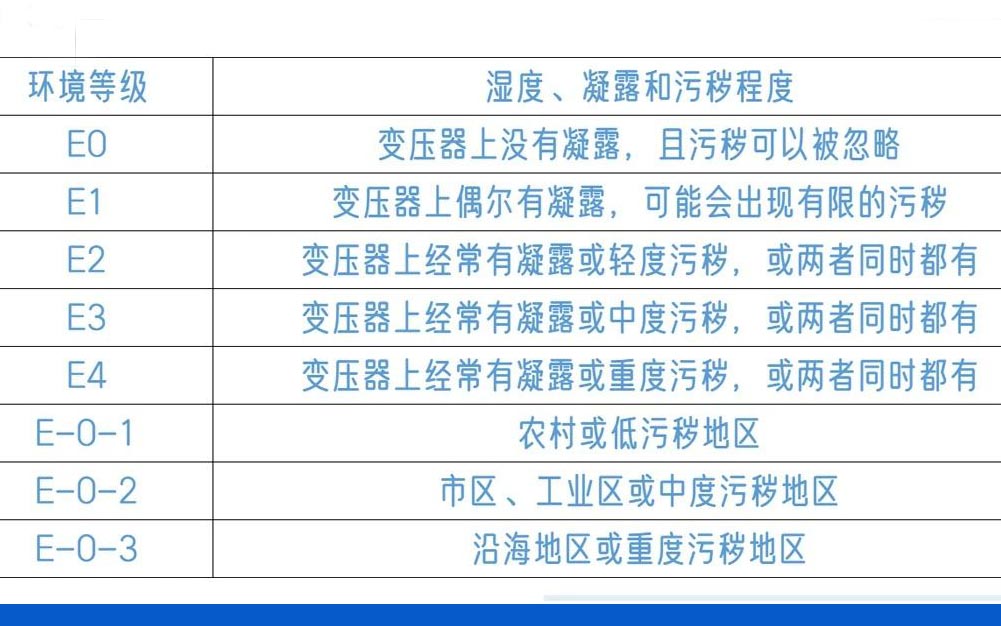

与GB/T 1094.11-2007相比，新标准对户内/户外带外壳变压器增加了E3、E4 2个等级，增加了户外无外壳变压器的环境等级分类:E-0-1、E-0-2、E-0-3。

11.增加相关试验内容

增加了抗震特性，增加了附录E抗震性能及抗震试验。
