10kv scb10干式变压器轨距
文章来源:北京创联汇通电气 发布时间： 2019-04-25 02:24:00
导读：该系列 干式变压器 材料优质、配方科学，采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳
该系列干式变压器材料优质、配方科学，采用先进的生产检测设备按严格的工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

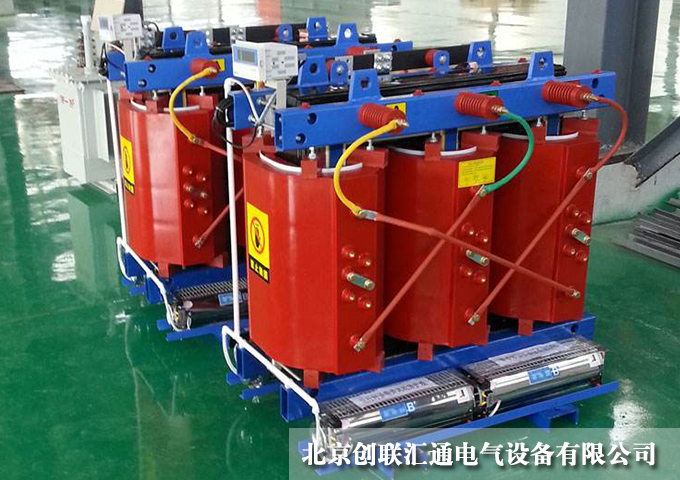

scb10干式变压器特点：
相对于油式变压器，scb10干式变压器因没有油，也就没有火灾、爆炸、污染等题目，故电气规范、规程等均不要求scb10干式变压器置于单先房间内。特别是新的系列，SCB9 系列三相环绕纠缠式变压器，SCB10 系列三相箔式变压器SCB9 系列三相箔式变压器。其电压等级一般都在6-35KV 范围内，较大容量可达25MVA。现结合SC 系列三相环绕纠缠式变压器，对scb10干式变压器的特点及安装调试做具体阐述。损耗和噪声降到了新的水平，更为变压器与低压屏置于统一配电室内创造了前提。
10kv scb10干式变压器轨距图：
| 规格型号 | 电压组合 | 空载 | 负载 | 短路 | 空载 | 主机 | 外形尺寸（mm） | 轨距 | |||
| 高压（KV） | 分接 | 低压（KV） | 损耗（W） | 损耗 | 阻抗 | 阻抗 | 重量（kg） | 长（L）×宽(w)×高（H） | 长（L）×宽(w)×高（H） | （mm） | |
| （%） | （W） | （%） | （%） | （无防护外罩） | （有防护外罩） | ||||||
| SCB10-100 | 6 | 2. +5 | 0.4 | 360 | 1570 | 4 | 1.7 | 750 | 1050×600×1000 | 1300×1100×1500 | 550×550 |
| SCB10-160 | 6.3 | ±2×5 | 480 | 2130 | 1.5 | 950 | 1120×770×1100 | 1400×1100×1500 | 710×660 | ||
| SCB10-200 | 6.6 | 550 | 2530 | 1.3 | 1150 | 1160×770×1150 | 1450×1100×1500 | 710×660 | |||
| SCB10-250 | 10 | 640 | 2760 | 1.3 | 1350 | 1220×770×1200 | 1500×1150×1500 | 710×710 | |||
| SCB10-315 | 10.5 | 790 | 3470 | 1.1 | 1600 | 1260×770×1250 | 1550×1150×1550 | 710×710 | |||
| SCB10-400 | 11 | 880 | 3990 | 1.1 | 1750 | 1320×770×1300 | 1600×1150×1600 | 710×710 | |||
| SCB10-500 | 1040 | 4880 | 1 | 2050 | 1360×820×1350 | 1650×1200×1650 | 760×710 | ||||
| SCB10-630 | 1170 | 5960 | 6 | 0.9 | 2400 | 1420×820×1400 | 1700×1200×1700 | 760×710 | |||
| SCB10-800 | 1360 | 6960 | 0.75 | 2800 | 1500×980×1550 | 1850×1250×1800 | 920×820 | ||||
| SCB10-1000 | 1590 | 8130 | 0.65 | 3200 | 1550×980×1600 | 1850×1250×1850 | 920×820 | ||||
| SCB10-1250 | 1880 | 9690 | 0.6 | 3800 | 1600×980×1650 | 1900×1250×1900 | 920×820 | ||||
| SCB10-1600 | 2200 | 11730 | 0.6 | 4500 | 1700×980×1700 | 1950×1250×1950 | 920×820 | ||||
| SCB10-2000 | 2740 | 14450 | 0.5 | 5600 | 1800×980×1800 | 2000×1300×2100 | 920×920 | ||||
| SCB10-2500 | 3240 | 17170 | 0.45 | 6300 | 1850×980×1900 | 2100×1300×2300 | 920×920 | ||||
