JYN1-40.5系列移开式开关柜设备
分享到:

JYN1-40.5系列移开式开关柜设备

【额定频率】:50HZ             【额定电压】:40.5kv
【结构形式】:抽屉式
产品用途

主要用于城市电网的建设和改造,工矿企业、高层建筑、住宅小区、医院、光伏电站、发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

全国24小时销售热线:

JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备JYN1-40.5系列移开式开关柜设备

产品图片

        1可配备性能优良的ZN85—40 5全绝缘真空断路器,丝杆螺母传动,超越离合器,具有灭弧性能好,操作方便,免维护等突出优点。
  2选用爬电距离大,绝缘性能优良的电流互感器、电压互感器、支柱绝缘子、C;MC:材料绝缘隔板及触头盒,使开关设备绝缘水平得以提高。
  3所用变压器可选用干式变压器,具有无油、阻燃、运行经济、免维护等优点。

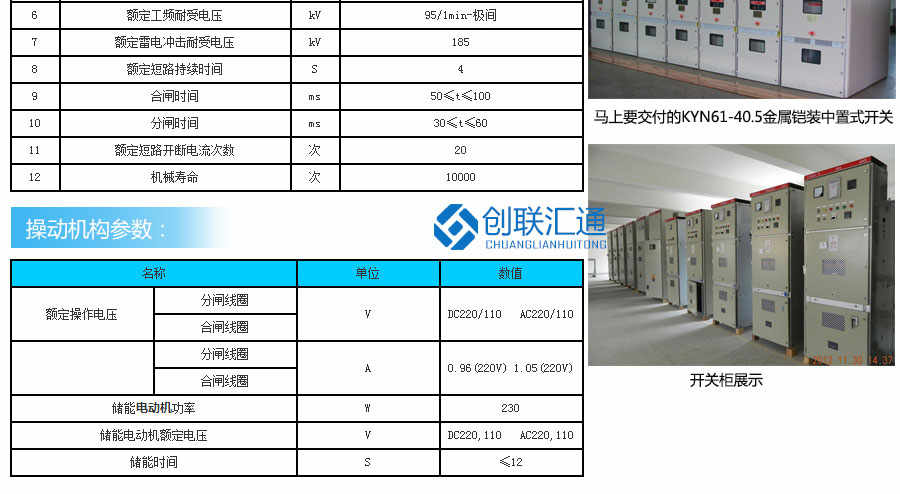

产品参数

名称

单位

数据

额定电压

kV

40.5

主母线额定电流

A

630、1250、1600

配用断路器额定电流

A

630、1250、1600

1min工频耐受电压

kV

极间及极对地95

雷电冲击耐受电压

kV

极间及极对地185

辅助回路、控制回路的工频耐受电压

V/min

2000

额定频率

Hz

50

额定短路开断电流

kA

20、25、31.5、40

额定短时耐受电流(额定短路持续时间)

kA/4S

20、25、31.5、40

额定峰值耐受电流

kA

50、63、80、100

额定短路关合电流

kA

50、63、80、100

控制回路额定电压

V

DC:110、120  AC:110、120

外形尺寸

mm

1180x2400x2925

防护等级



IP2X

重量

Kg

约1500

以上信息仅供参考,产品规格和参数等信息随设计图纸变更等因素而调整,恕不另行通知,请即时咨询获取。
