干式变压器容量

分享到:
文章来源:北京创联汇通电气       发布时间: 2019-07-20 10:56
导读:干式变压器容量 大容量:从50~2500kVA配电变压器为主的干式变压器,向10000~20000kVA/35kV电力变压器拓展,随着城市用电负荷不竭增加,城网地域变电所越来越深切城市中心区、居民小区

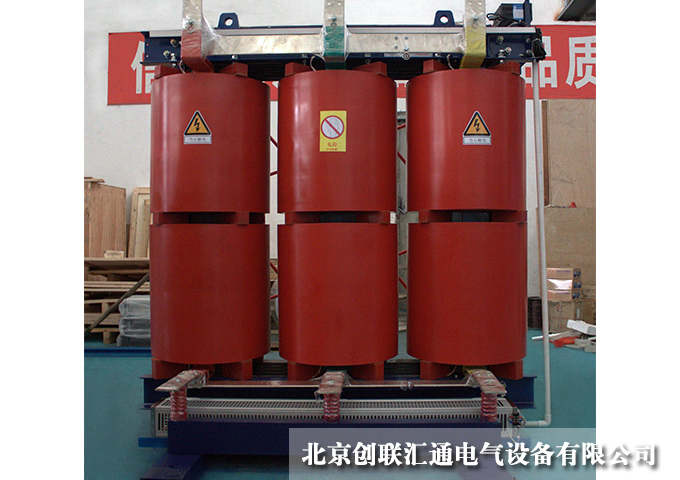

干式变压器容量

  大容量:从50~2500kVA配电变压器为主的干式变压器,向10000~20000kVA/35kV电力变压器拓展,随着城市用电负荷不竭增加,城网地域变电所越来越深切城市中心区、居民小区、大型厂矿等负荷中心,35kV大容量的小区中心供电电力变压器将获遍及操纵。

  干式变压器:依托空气对流遏制冷却,通俗用于部门照明、电子线路。机械设备等变压器,在电力系统中,通俗汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器,变比为6000V/400V和10KV/400V,用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

  干式变压器参数

  1、操纵频次:50 / 60HZ ;

  2、空载电流:< 4 % ;

  3、耐压强度:2000V / min无击穿;测试仪器:YZ1802 耐压试 验仪(20mA) ;

  4、绝缘等第:F级(分外等第可定制);

  5、绝缘电阻:≥2M欧姆测试仪器:ZC25B 一4 型兆欧表<1000 V);

  6、连接编制:Y/Y 、△/Y0 、Yo/△,自耦式(可选);

  7、线圈答应温升:I00K;

  8、散热编制:自然风冷或温控自动散热;

  9、噪音系数:≤30dB


  干式变压器的接线编制:

  1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时,阻值大于2M欧姆。

  2、变压器输入、输出电源线截面配线应满足其电流值大小的要求;遵照2-2.5A/min2电流密度建设为好。

  3、输入、输出三相电源线应按变压器接线板母线色采黄、绿、红分袂接A 相、B 相、C 相,零线应与变压器压器中性零线相接,接地线、变压器外壳和变压器中心点相连接.平常我们说的地线与零线都是从变压器中性点引出的。(如变压器有机箱应与箱体地线标识表记标帜对应相连接)。

  搜检输入输出线,确认精确无误。

  4、先空载通电,观察测试输入输出电压适合要求。同时观察机器

  内部是否是有异响、打火、异味等非普通现象,若有极度,请立即断开输入电源。

  5、当空载测试完成且一般后,方可接入负载。
