首页>>产品中心>>特种变压器炼钢电弧炉变压器
炼钢电弧炉变压器
分享到:

炼钢电弧炉变压器

【额定容量】:260-45000kva      【额定电压】:10-35kv
【联结组别编号】:D-Y,Do-11,Yd11,Dd0

产品价格
产品用途

广泛用于普通钢、优质碳素钢、各种合金钢、不锈钢的生产,是钢厂、铸造厂的关键设备。

全国24小时销售热线:13263317831


电弧炉变压器概述

  炼钢电弧炉变压器是根据电炉炼钢生产对电源的特殊要求而设计制造的专用变压器。

电弧炉变压器用途

  用于冶炼优质钢和合金钢,硅酸铝耐火纤维。

电弧炉变压器结构特征



  电弧炉变压器具有普通变压器的特性外,还要满足炼钢工艺特殊要求,有一定超载能力和抗短路机械强度。电弧炉变压器的调节方式分为有载调压无励磁调压两种。有载调压的电弧炉变压器不带串联电抗器。 无励磁调压的电弧炉变压器的结构形式分为带串联电抗器的和不带串联电抗器两种。这两种结构均能在高 二次电压下改变阻抗,前者靠串联电抗器的投入和切除来改变阻抗,而后者则是靠改变电弧炉变压器自身高 压绕组联结方式来改变阻抗。

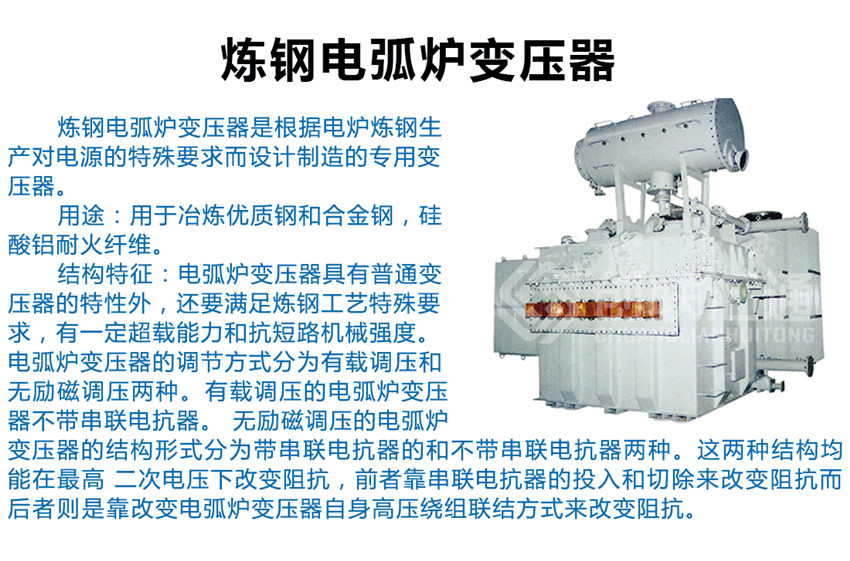

产品图片


产品参数


型 号


额定容量 (KVA)


额定电压


联结组标号


一次(KV)


二次(V)


HSK-260/0.5


260


0.4


95-110


Yd11


HSK-280/0.5


280


0.4


95-110


Yd11


HSK-300/0.5


300


0.4


95-110


Yd11


HSK-315/0.5


315


0.4


95-110


Yd11


HSK-360/0.5


360


0.4


110


Yd11


HSK-400/0.5


400


0.4


95-190


Yd11


HSK-400/6


400


6


105-90-90-75- 60.6-52-52-43.3


D-Yd0-71


HSK-630/10


630


10


180


Yyn0


HSZ-800/10


800


10


200-100


Yyn0


HSK-800/10


800


10


200-170- 115-98


D-Yd0-11


HSK-1000/10


1000


10


200-200-170- 115-115-98


D-Yd0-11


HSK-1250/10


1250


10


210-180-180 121-104-104


D-Yd0-11


HSSP-1400/10


1400


10


220-220-190- 127-127-110


D-Yd0-11


HSK-1600/10


1600


10


210-210-180- 121-121-104


D-Yd0-11


HSSPK-1800/35


1800


35


222-206-190- 174-158-128


Yd11


HSZ-2000/6.3


2000


6.3


240-220-180- 160-140-120


Y00Dd0


HS-2200/10


2200


10


222-220- 190-127-110


D-Yd0-11


HS-2500/10


2500


10


240-240-210- 170-138-121


D-Yd0-11


HSK-3150/10


3150


10


220-220-170- 121-121-98


D-Yd0-11


HSSPK-4000/10


4000


10


240-240- 210-138-121


D-Yd0-11


HSSPK-4000/35


4000


35


24b2d0-210- 138-138-127


D-Yd0-11


HSSPK-5500/6


5500


6


260-139 6级


D-Yd0-11


HSSPK-5500/10


5500


10


260-245-232.5-210- 150-141.5-134-121


D-Yd0-11


HSSPK-5500/10


5500


10


263-247.5-235-211- 152-143-136-122


D-Yd0-11


HSSPK-5500/35


5500


35


260.245.232.5.210- 50-141.5-134-121


D-Yd0-11


HSSPK-6300/10


6300


10


260-260-240-139-150


D-Yd0-11


HSSPK-6300/10


6300


10


260-150 8级


D-Yd0-11


HSSPK-6300/35


6300


35


260-139 5级


D-Yd0-11


HSSPK-6300/35


6300


35


260-260-240- 210-150-139-121


D-Yd0-11


HSSPK-8000/10


8000


10


285-121 7级


D-Yd0-11


HSSP-8000/10


8000


10


280-260-230- 133-150-162


D-Yd0-11


HSSPZ-8000/35


8000


35


270-139 9级


Yd11


HSSP-9000/10


9000


10


280-260-220- 160-150-127


D-Yd0-11


HSSP-9000/35


9000


35


320-256-233- 185-148-135


D-Yd0-11


HSSPZ-10000/35


10000


35


300-140 19级


Yd11


HSSPZ-10000/35


10000


35


3300-280-140 9级


Yd11


HSSPZ-12500/35


12500


35


340-150 19级


Yd11


HSSP-12500/35


12500


35


365-230 9级


Yd11


HSSP-12500/35


12500


35


350-297-137 13级


Yd11


HSSPZ-12500/35


12500


35


350-210 9级


Yd11


HSSPZ-15000/35


15000


35


390-150 9级


Yd11


HSSPZ-16000/35


16000


35


360-140 19级


Yd11


HSSPZ-18000/35


18000


35


400-320-220 13级


Yd11


HSSPZ-20000/35


20000


35


392-158 19级


Yd11


HSSPZ-24000/35


24000


35


550-410-298 19级


Dd0


HSSPZ-25000/35


25000


35


436-184 19级


Yd11


HSSPZ-25000/35


25000


35


610-524-350 13级


Yd11


HSSPZ-25000/35


25000


35


570-430-350 13级


Yd11


HSSPZ-28000/35


28000


35


460-240 13级


Yd11


HSSP-30000/35


30000


35


710-620-350 13级


Yd11


HSSPZ-31500/35


31500


35


489-201 19级


Dd0


HSSPZ-32000/35


32000


35


650-500-350 13级


Yd11


HSSPZ-35000/35


35000


35


670-520-320 15级


Yd11


HSSPZ-40000/35


40000


35


610-510-350 13级


Dd0


HSSPZ-40000/35


40000


35


547-223 19级


Dd0


HSSPZ-45000/35


45000


35


750-650-450 19级


Yd11


以上信息仅供参考,产品规格和参数等信息随设计图纸变更等因素而调整,恕不另行通知,请即时咨询获取。
