  如何从干式变压器的声音判断故障

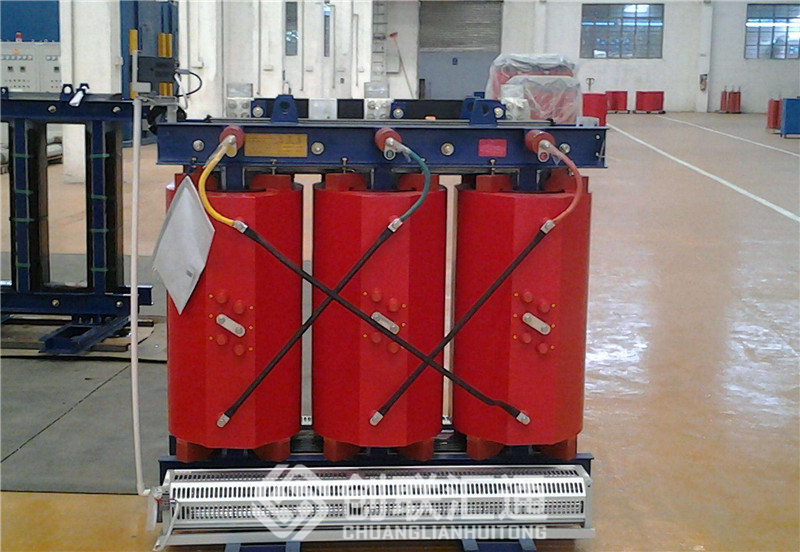

干式变压器

  1、缺相时的响声

  当变压器发生缺相时,若第二相不通,送上第二相仍无声,送上第三相时才有响声;如果第三相不通,响声不发生变化,和二相时一样。发生缺相的原因大致有三方面:

  ①电源缺一相电;

  ②变压器高压保险丝熔断一相;

  ③变压器由于运输不慎,加上高压引线较细,造成振动断线(但未接地)。

  2、调压分接开关不到位或接触不良

  当变压器投入运行时,若分接开关不到位,将发出较大的“啾啾”响声,严重时造成高压熔丝熔断;如果分接开关接触不良,就会产生轻微的“吱吱”火花放电声,一旦负荷加大,就有可能烧坏分接开关的触头。遇到这种情况,要及时停电修理。

  3、掉入异物和穿心螺杆松动

  当变压器夹紧铁心的穿心螺杆松动,铁心上遗留有螺帽零件或变压器中掉入小金属物件时,变压器将发出“叮叮当当”的敲击声或“呼…呼…”的吹风声以及“吱啦吱啦”的像磁铁吸动小垫片的响声,而变压器的电压、电流和温度却正常。这类情况一般不影响变压器的正常运行,可等到停电时进行处理。

  4、变压器高压套管脏污和裂损

  当变压器的高压套管脏污,表面釉质脱落或裂损时,会发生表面闪络,听到“嘶嘶”或“哧哧”的响声,晚上可以看到火花。 

  5、变压器的铁心接地断线

  当变压器的铁心接地断线时,变压器将产生“哔剥哔剥”的轻微放电声。

  6、内部放电

  送电时听到“噼啪噼啦”的清脆击铁声,则是导电引线通过空气对变压器外壳的放电声;如果听到通过液体沉闷的“噼啪”声,则是导体通过变压器油面对外壳的放电声。如属绝缘距离不够,则应停电吊心检查,加强绝缘或增设绝缘隔板。

  7、外部线路断线或短路

  当线路在导线的连接处或T接处发生断线,在刮风时时接时断,接触时发生弧光或火花,这时变压器就发出像青蛙的“唧哇唧哇”的叫声;当低压线路发生接地或出现短路事故时,变压器就发出“轰轰”的声音;如果短路点较近,变压器将发出像老虎的吼叫声。 

  8、变压器过负荷

  当变压器过负荷严重时,就发出低沉的如重载飞机的“嗡嗡”声。

  9、电压过高

  当电源电压过高时,会使变压器过励磁,响声增大且尖锐。

  10、绕组发生短路

  当变压器绕组发生层间或匝间短路而烧坏时,变压器会发出“咕嘟咕嘟”的开水沸腾声。

  干式变压器外部结构引起的噪音及解决方法

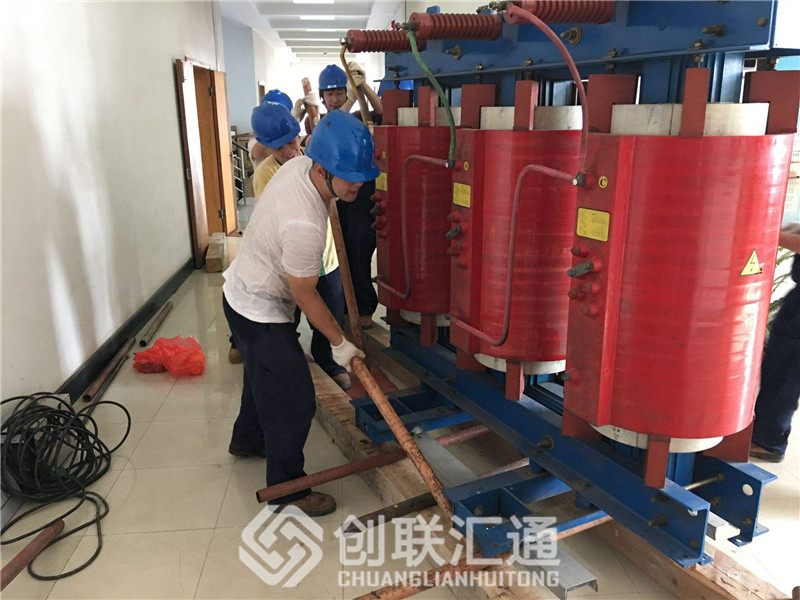

干式变压器

  (1)干式变压器一般都带有风机冷却系统,干式变压器的异常噪音,也常常是风机系统的故障所引起的。风机主要有以下三类故障现象:

  ①风机投入使用时发出“噼里啪啦”金属撞击的声音。这是风机里面有异物,这时需要对异物进行清理。

  ②风机刚启动时就发出摩擦的声音且持续不断,这是风机本身的质量问题了,必须更换风机,保障风机系统的正常运行。

  (2)防护等级为IP20或IP40 的变压器,它带有外壳装置,这外壳也会是变压器噪音的来源,变压器在运行中会产生震动,如果外壳没有固定好,就会引起外壳的震动,从而产生噪音,所以装置外壳时,较好在外壳与地面和外壳与变压器底座之间加胶垫,以减弱震动声的传播。

  (3)进入电房后,在变压器的某方向能听到时高时低的“嗡嗡”响声,这是变压器震动产生的声波经过墙壁的反射产生叠加的结果,这种情况比较特殊,跟电房空间和变压器放置位置有关,这时可调整变压器的位置来降低响声,也可以在电房内墙壁适当加装一些吸音材料。

  (4)变压器安装位置地板或支架不好会加剧变压器振动,增大变压器的噪音。有些变压器放置的地面不结实,这时你会发现地面会震动,站到旁边会感觉到震动,严重的会看到地面有裂痕,如果是这样就要对变压器的放置位置加固,这样才能降低噪音。
