导读:目前我国已成为世界上 干式变压器 产销量最大的国家之一,无论在工厂规模、产品的容量、电压等方面均已处于世界领先水平。 一、干式变压器结构特点 1.安全,防火,无污染,可直

  目前我国已成为世界上干式变压器产销量最大的国家之一,无论在工厂规模、产品的容量、电压等方面均已处于世界领先水平。

  一、干式变压器结构特点

  1.安全,防火,无污染,可直接运行于负荷中心;

  2.采用国内先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;

  3.低损耗,低噪音,节能效果明显,免维护;

  4.散热性能好,过负载能力强,强迫风冷时可提高容量运行;

  5.防潮性能好,适应高湿度和其他恶劣环境中运行;

  6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;

  7.体积小,重量轻,占地空间少,安装费用低。

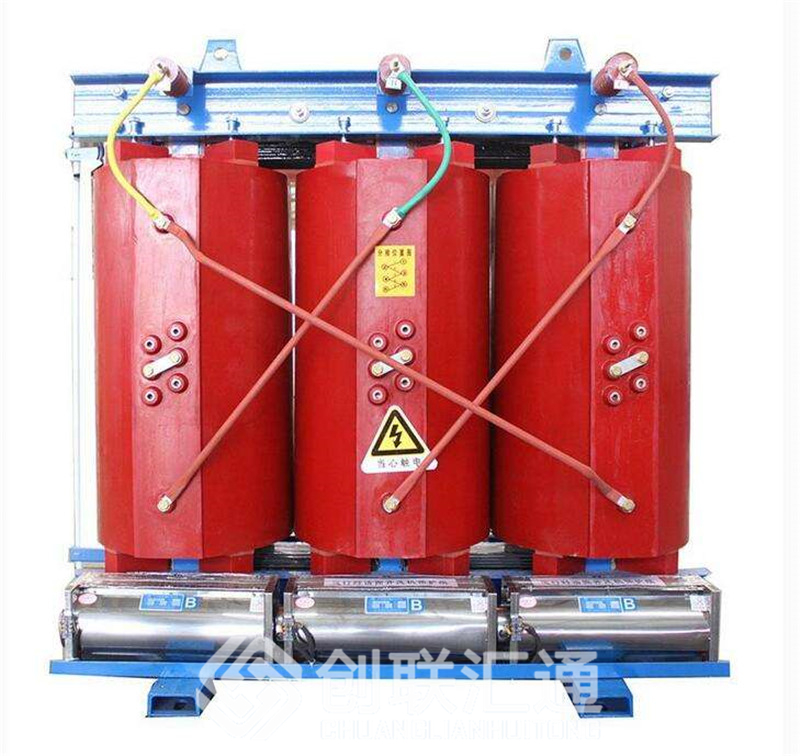

干式变压器

  二、结构形式

  ⒈开启式:是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。

  ⒉封闭式:器身处在封闭的外壳内,与大气不直接接触(由于密封、散热条件差,主要用于矿用,属于防爆型)。

  ⒊浇注式:用环氧树脂或其它树脂浇注作为主绝缘,它结构简单、体积小,适用于较小容量的变压器。

  三、冷却方式

  干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

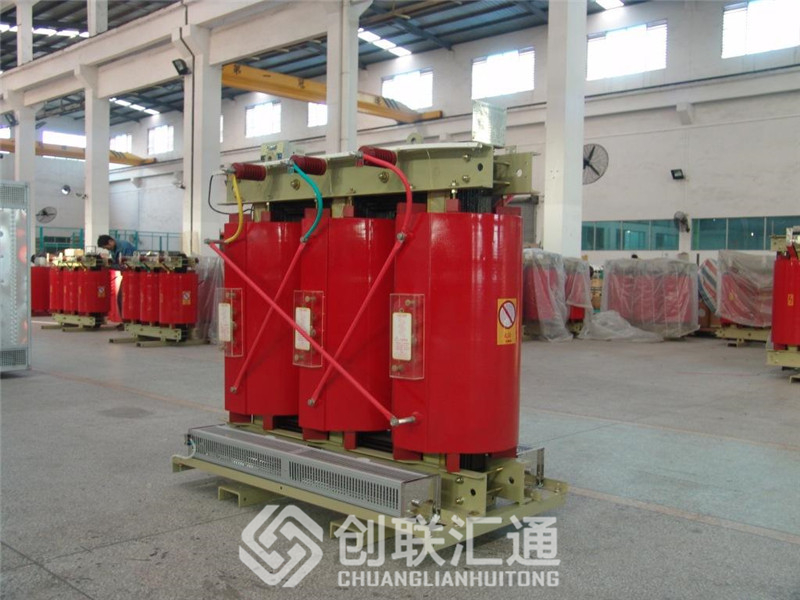

干式变压器
