2017干式变压器型号大全说明

分享到:
文章来源:北京创联汇通电气       发布时间: 2017-06-29 16:07
导读:干式变压器型号 从绝缘介质分:SCB系列环氧树脂浇注变压器,绝缘材料为环氧树脂;SGB系列H级绝缘非包封变压器,绝缘材料为诺麦克纸杜邦漆; 从铁芯材质分:硅钢片铁芯变压器SCB、

   干式变压器型号从绝缘介质分:SCB系列环氧树脂浇注变压器,绝缘材料为环氧树脂;SGB系列H级绝缘非包封变压器,绝缘材料为诺麦克纸杜邦漆; 从铁芯材质分:硅钢片铁芯变压器SCB、SGB系列;非晶合金铁芯系列干式变压器:SCBH、SGB系列; 从节能序列分:SCB9 SCB10 SCB11 SCB13 SCBH15 ,SGB9; SGB10; SGB11 SGB13; SGBH15系列等

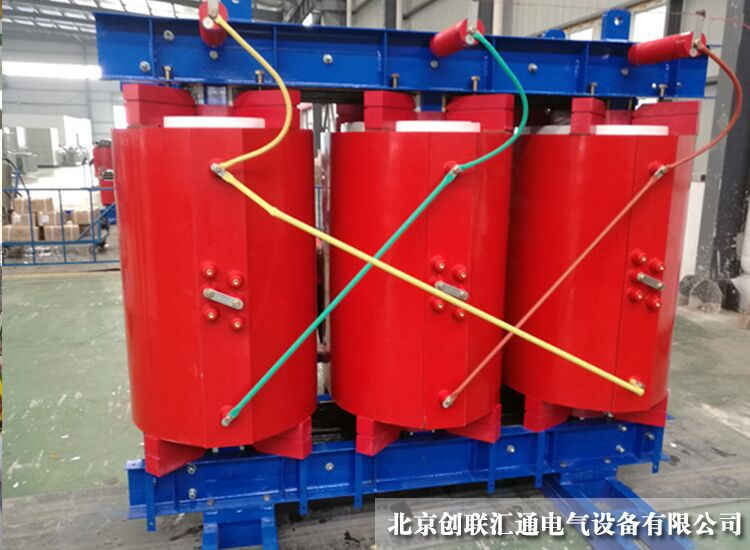

2017干式变压器型号大全说明

下面对干式变压器型号进行一下说明并解释型号其它的字母排列顺序及涵义;
干式变压器:依靠空气对流进行冷却,一般用于局部照明、电子线路、机械设备等变压器,在电力系统中,一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等,变比为6000V/400V和10KV/400V,用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。
相对于油式变压器,干式变压器因没有油,也就没有火灾、爆炸、污染等问题,故电气规范、规程等均不要求变压器置于单独房间内。特别是新的系列,损耗和噪声降到了新的水平,更为变压器与低压屏置于同一配电室内创造了条件。
 干式变压器型号其它的字母排列顺序及涵义:
例如,(SCB10-1000KVA/10KV/0.4KV):
S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。
C的意思表示此变压器的绕组为树脂浇注成形固体。
B的意思是箔式绕组,如果是R则表示为缠绕式绕组,如果是L则表示为铝绕组,如果是Z则表示为有载调压(铜不标)。
10的意示是设计序号,也叫技术序号。
1000KVA则表示此台变压器的额定容量(1000千伏安)。
10KV的意思是一次额定电压,0.4KV意思是二次额定电压。
更多的干式变压器信息请关注北京创联汇通scb10干式变压器厂家官网(www.bjclht.com)!
