10kV预装式箱式变电站安装施工工序详解
  1.设备入场
  设备入场检查尤为重要。设备一般分为甲供材料和乙供材料,一般来说,甲供材料主要由业主招标采购获得预装式箱式变电站包括:变压器、开关柜、GIS、互感器、补偿装置、避雷器、站用变压器等一系列主要电气设备,乙供材料是由安装方采购的部分电缆、泵等材料。作为工程监理应先先检查到场设备是否与施工图和设备清单上的名称、型号、容量等相一致。

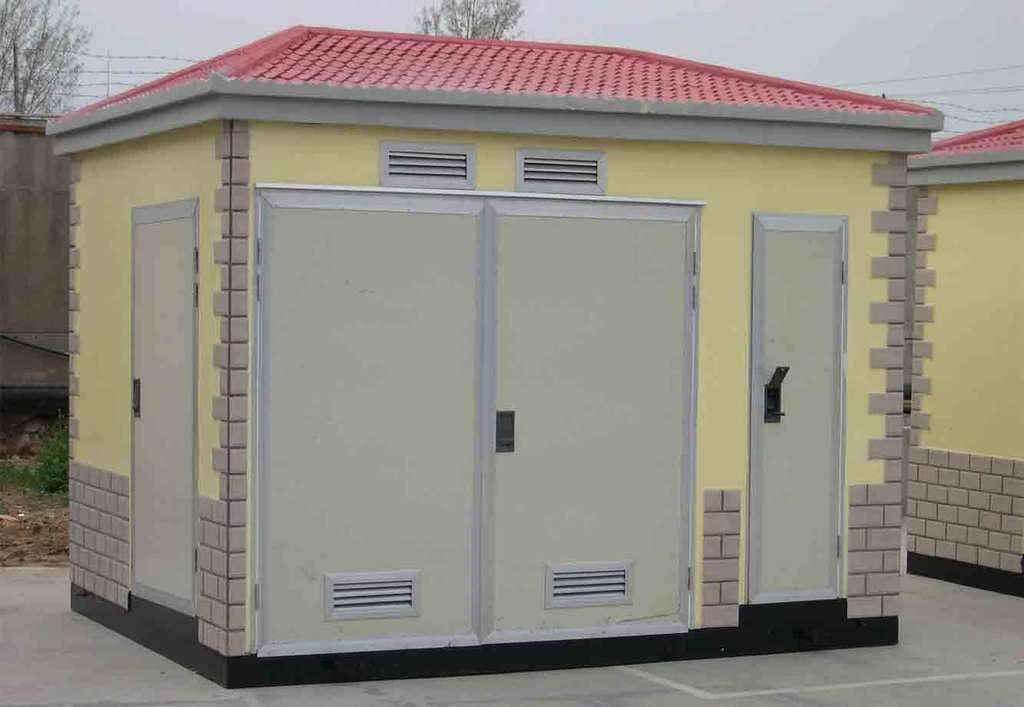

2017年110kV预装式箱式变电站安装施工工序详解大全
  2.变压器安装
变压器是变电站的重要设备,因此变压器的安装更是重中之重。在土建交安、开箱检查等一系列工作检查合格之后,先先进行变压器上台作业,这一作业一般是由设备厂家人员进行作业,监理主要检查主变的就位方向、就位位置是否与图纸相符,检查本体内气体压力应为正压,压力在0.01MPa~0.03MPa之间,检查冲击记录仪X、Y、Z三维均小于3g,并要求厂家将冲撞记录报告打印出来交由现场存放。在确认预装式箱式变电站变压器主变油、瓦斯继电器、温度继电器、套管、套管CT等附件满足检验要求后,方可进行主变本体和附件的安装和连接,同时检查各部件安装是否正确、牢固。安装检查结束后可进行抽真空检测,此时需要注意时间和真空度是否符合规程规范和设备厂家的要求,合格后方可同意进行注油,检查注油的各项程序是否与方案中所列的相符,如不符合则要求改正。
3.开关柜安装
开关柜是按一定的接线方案将涉及一二次设备成套组装的一种高压配电装配。开关柜安装前一般是利用吊车平行调入生产综合楼,然后利用推车、撬棍等放入指定位置,这一过程要求我们一定要特别注意搬运过程中柜体不受碰撞同时保护真空灭弧室,须用硬板盖住真空开关顶部,防止工具、螺丝掉下砸伤灭弧室,以免骨架变形,或者薄面板碰凹,表面涂层受撞伤,影响外观,特别是装设柜顶的主母线时。同时在放入指定位置的同时测量柜体之间的间距必须保持在标准范围内。预装式箱式变电站安装自配主母线时则须做到:与电器元件相连的母线,接头处应连接可靠,以免影响通流能力;电流较大时,接头须搪锡处理;裸铜与裸铜的导电接触面须涂敷防护剂(导电膏、凡士林等),以达防氧化防潮目的。
4.电缆敷设
  预装式箱式变电站电缆进行入场检查合格后可进行敷设工作。先先应检查电缆桥架的制作,桥架宜采用角钢或槽钢制作,尺寸与位置应满足设计图纸要求。电缆多层敷设时,控制电缆不宜超过三层,交流三相电力电缆不宜超过两层,强电、控制电应按顺序分层配置,同时配置间距应符合规范要求。电缆弯曲半径、电缆桥架与各种管道的较小净距、电缆固定点的间距等均应满足相关要求。
 想要预装式箱式变电站安全的运行就需要我们在安装过程中,一切行为都要按照规范来进行约束。认真对待每个安装工序,是设备良好运行的前提。关注北京创联汇通干式变压器厂家官网(www.bjclht.com)查看更多产品知识。
