欧式箱变的组成结构

分享到:
文章来源:北京创联汇通电气       发布时间: 2019-09-30 09:28:23
导读:1、箱体结构: 欧式箱变 的箱体是由:底座、外壳、顶盖三部分构成。底座一般用槽钢、角钢、扁钢、钢板等,组焊或用螺栓连接固定成形......

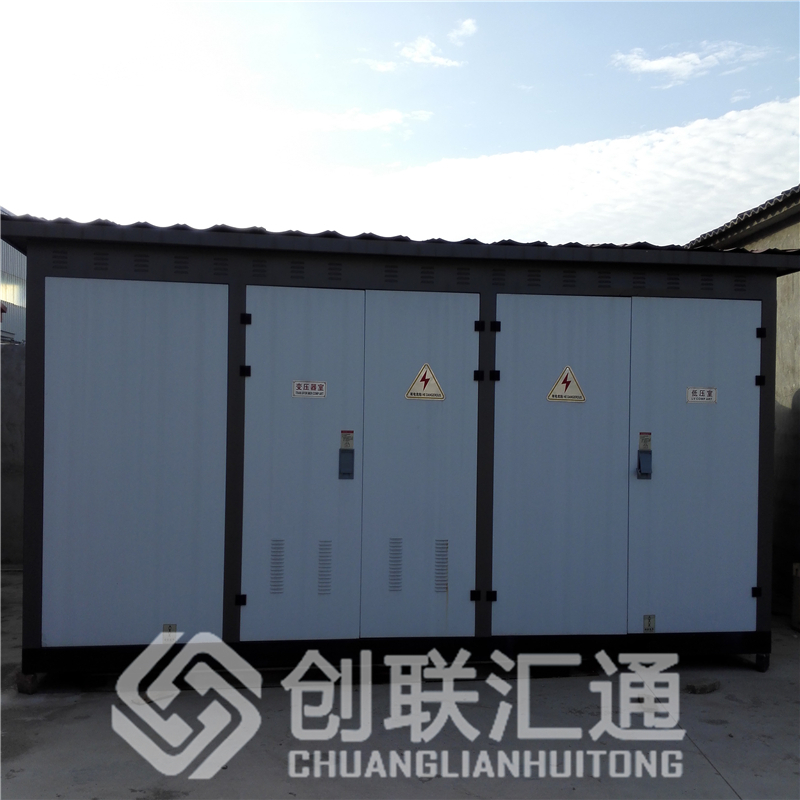

  •  1、箱体结构:
    欧式箱变的箱体是由:底座、外壳、顶盖三部分构成。底座一般用槽钢、角钢、扁钢、钢板等,组焊或用螺栓连接固定成形;为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。
    不管哪种材料的箱变壳体,按标准要求必须具备:防晒、防雨、防尘、防锈,防小动物(如蛇)等进入的五防功能。欧式变电站的壳体为防止炎热夏季强烈的日光辐射,其顶部一般都设有导热系数较低的隔热材料作填料。常用的填料有:岩棉板、聚苯乙烯泡沫塑料等。
    在统一设计的传统“组合式变电站”中,一般在壳体中也填充隔热填料,这种方法大多数设计者已不在采用,这是因为:隔热填料虽然能防止炎热夏季强烈的日光辐射,同时也阻碍了变压器运行时产生的大量热量的散发,所以设计者们除保留在壳体上冲百叶窗孔的方法外,同时采用加大散热面积、加强空气对流的方法散热,同时还可减少制造成本。
    欧式箱变的表面处里:欧式箱变表面处里的方法较多,中北方大多采用传统的喷漆、烤漆、喷塑等方法进行处理;在中南方经济发达地区,除采用上述方法外,还在水泥板结构的壳体外贴上彩色瓷砖,或贴贴面等方法进行表面处理,特别是置于住宅小区的箱变外观,与当地建筑物的风格更加协调、统一。
    2、高压配电装置结构:
    欧式箱变高压配电装置,从进线方式上分为:终端型、环网型两种;从进线方位上分可分为:从箱体顶部架空进线(传统箱变用此法较多)和利用高压电缆沟从地下进出线,这是现代设计较为普遍的采用方法。
    以SF6气体为灭弧介质的SF6系列负荷开关较多,其成本高于FN-10系列高压负荷开关。这类开关结构、有带熔断器、不带熔断器、接地开关等,但一般都装有带电显示器;操作机构一般为手动,也有电动操作的。带熔断器的,当回路出现短路故障能自切断开关,保护电路及变压器、开关等设备。
    还有以真空为灭弧介质的真空开关,这类开关可以单先使用、也可与熔断器配用,还可与SF6系列负荷开关串接使用,不过这样将使成本增大,如用户无特别要求不须这样使用。
    高压计量:高压配电装置中,如用户有高压计量要求的,还须设置高压计量柜。
    中各地供电部门,对高压或低压计量问题没有统一的要求。西北地区供电规程规定:变压器容量大于160KVA时,必须采用高压计量;高压计量柜开关必须由供电部门控制。北京、天津等华北地区供电部门则认为:箱式变电站计量应以低压侧为好,这样,可以提高供电可靠性,减少高压计量带来的不稳定因素,对变压器本身的损耗,可折算成电费,由用户承担。
    箱式变电站高压计量柜的结构一般由:CT、PT、及计量表计,遥控、遥测装置等构成。
    3、变压器室结构:
    欧式箱变都设有先立的变压器室,变压器室主要由:变压器,自动控温系统,照明及安全防护栏等构成。
    变压器运行时,将在箱变中产生大量的热量向变压器室内散发,所以变压器室的散热、通风问题是欧式箱变设计中应重点考虑的问题;变压器运行时,源源不断的产生大量的热量,使变压器室的温度不断升高,特别是环境温度高时,温度升高更快,所以只靠自然通风散热往往不能保证变压器可靠、安全运行;欧式箱变设计中,除变压器容量较小的箱变采用自然通风外,一般都设计了测温保护,用强制排风措施加以解决。该系统主要由测量装置,测变压器室温、油温均可。然后通过手动和自动控制电路,对排风扇是否需要投入,按变压器可靠、安全运行温度的设定范围进行设置控制。
    欧式箱变中,变压器既可选用油浸式变压器,也可采用干式变压器,但由于干式变压器价格较高,所以在用户没有特别要求的情况下,应先选油浸式变压器、以降低制造成本。变压器容量一般在100-1250KVA为宜,较大不应超过1600KVA。
    4、低压室结构设计:欧式箱变的低压室按工矿企业或住宅小区的使用场合的不同,在设计结构上应有所不同。一般对于工矿企业使用的欧式箱变,应对动力供电、照明供电进行分开设计。在采用低压计量时,一般情况下,供电局要求对照明用电进行分开计度,这主要是因为照明用电的单位价格,普遍高于动力用电。在住宅小区使用的变电站在结构设计上,则不须考虑动力用电的问题。
  • 欧式箱变低压室的输出路数,在结构设计上根据变压器容量大小和用户使用需求的不同而不同。变压器容量小,用户需求输出路数较少的可少设;而变压器容量大,用户要求输入出路数多的,可考虑设计路数多一些,还可考虑按带走廊操作形式进行布局。
